電磁閥致動的物理原理：力、行程與反應時間

電磁閥並不是線圈一接收到電壓就會切換。電流必須先建立，磁力必須在當下的電樞位置超過反向負載，移動組件也必須完成行程；直到這些條件都成立，閥才會改變氣動路徑。因此，力、行程與反應時間其實是同一個耦合的設計問題。

重點摘要

ISO 12238:2023 涵蓋二位與三位方向控制閥的換向時間測試。

在每一個要求的行程位置，磁力都必須超過完整負載。

簡化的反平方間隙方程式只能用於初步篩選，不是通用的閥門定律。

SMC 的 12 ms 數值只適用於指定的 SY 條件。

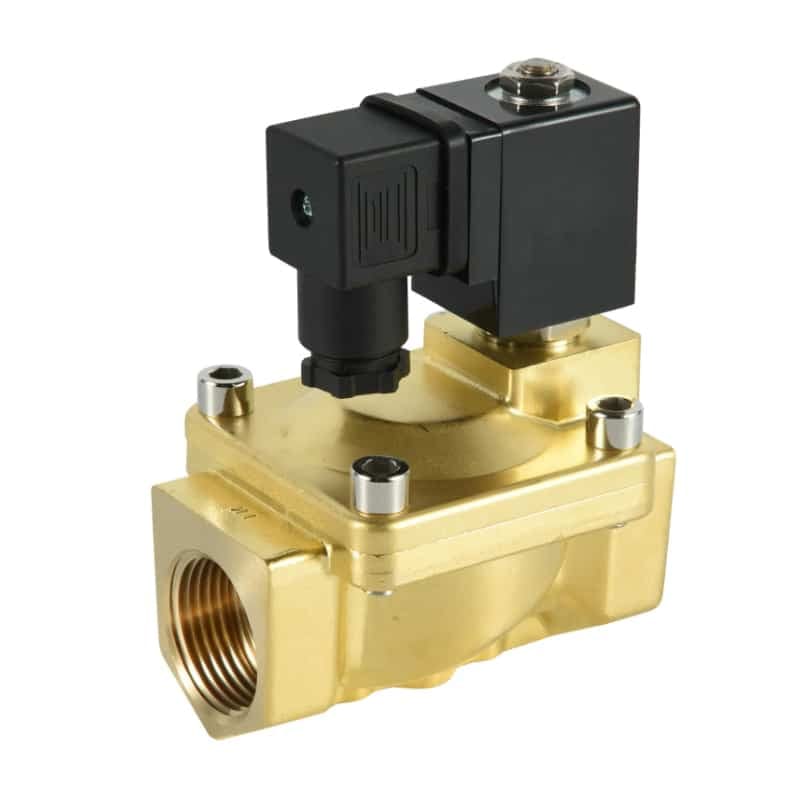

黃銅本體二位二通電磁閥，配有電氣線圈與螺紋式氣動接口

這只是一只二位二通閥，但它清楚呈現能量路徑：線圈建立磁場，電樞把磁場轉換成運動，內部密封元件則改變流路。外觀幾乎無法反映內部的力裕量或時序，因此選型必須依據該閥自己的曲線與測試條件。

電磁致動實際控制的是什麼？

ISO 12238:2023 適用於電動或氣動操作、具有二位或三位的方向控制閥，包括單穩態與雙穩態設計（ISO 12238，2023）。電磁鐵的直接任務更窄：把電樞或先導元件移動到足以讓閥改變狀態的位置。

電磁致動 是把電氣命令轉換成受控磁力與電樞行程的過程。它在明確定義的機械事件或閥門事件處結束，不會自動等同於致動器最終的氣動結果。

這個區分可以避免常見的時序誤判。線圈產生磁通，磁通對電樞產生力；接著電樞運動會打開閥座、移動閥芯，或讓先導腔洩壓。對先導式閥而言，即使電磁鐵已完成自己的短行程，主級元件仍可能繼續移動。

致動鏈最好拆成五個物理事件：

電氣驅動器施加電壓或調節後的電流。
線圈電流與磁通上升。
磁力超過起始負載。
電樞完成機械行程。
閥元件在選定的量測點改變壓力或流量。

這份直動式與先導式電磁閥比較指南說明第五個事件為何會因閥門架構而不同。直動式柱塞可能直接移動主密封件；先導式電磁鐵則可能只移動小型先導閥座，較大的主元件由壓差推動。

Kendrion 將兩個時間區間分開。 吸合延遲 是從通電激磁到電樞開始運動的時間。 行程時間 是從開始運動到行程極限的區間；兩者相加就是吸合時間（Kendrion 技術說明，2018）：

t_{\mathrm{attract}} = t_{\mathrm{delay}} + t_{\mathrm{stroke}}

這裡的每個時間都以秒或毫秒表示，並使用相同的事件定義。氣動壓力上升是較晚發生的事件，除非規格明確如此定義，否則不應把它併入吸合時間。

力、行程與負載共同形成工作裕量

Kendrion 記錄了三類不同的磁力－行程曲線：下降型、水平型，以及朝行程極限上升的曲線（Kendrion，查閱日期 2026-07-22）。這條曲線不是資料表上的裝飾圖，它必須在所有要求運動的位置保持高於閥門的反向負載曲線。

在每個電樞位置 $x$ ，可用裕量定義為：

F_{\mathrm{margin}}(x,t) = F_{\mathrm{mag}}(I,x) - F_{\mathrm{load}}(x,t)

$F_{\mathrm{mag}}$ 代表磁力， $I$ 代表線圈電流，而 $F_{\mathrm{load}}$ 則包含適用時的外部反向負載，例如彈簧、壓力、摩擦、流動力與重力。正的靜態裕量只是檢查的起點；剩餘淨力會在運動期間克服慣性與隨速度變化的阻尼。

力裕量 是指定電流、位置與時間下，可用磁力與外部反向負載的差值。它不是額外再加給慣性的第二份餘量。

以簡化的軸向模型表示：

F_{\mathrm{mag}} - F_{\mathrm{spring}} - F_{\mathrm{pressure}} - F_{\mathrm{friction}} - F_{\mathrm{flow}} - F_{\mathrm{gravity}} = m\frac{d^2x}{dt^2} + c\frac{dx}{dt}

$F_{\mathrm{gravity}}$ 當重力阻礙指令行程時為正，當重力協助行程時為負。對軸向重量可忽略的水平行程，可將它設為零。 $m$ 代表移動質量，而 $c$ 代表與速度相關的阻尼。這個方程式清楚界定了實務邊界：閥座上的保持力不能證明電樞能在初始間隙突破靜止。

有用的設計量是指令行程內的最小力裕量，不是閥座位置的最大保持力。

如果彈簧壓縮快速增加，最弱點可能在電樞移動前、行程中段，或接近閥座的位置。把兩條曲線疊在一起就能立即看出該點；只拿一個名義力值與一個名義負載比較，可能把它掩蓋掉。

Kendrion 將行程功定義為磁力－行程曲線下的面積：

W_{\mathrm{stroke}} = \int_{x_1}^{x_2} F_{\mathrm{mag}}(x)\,dx

$W_{\mathrm{stroke}}$ 代表以焦耳計的機械功，而 $x_1$ 與 $x_2$ 則是以公尺表示的起點與終點位置。功可用來比較致動器，但仍不能取代逐點的裕量檢查，因為相同面積可能掩蓋非常不同的曲線形狀。

反平方氣隙模型何時有用？

一項於 2024 年經實驗驗證的比例電磁鐵研究，達到 $F = 45 \pm 3\ \mathrm{N}$ ，在 $I = 1.3\ \mathrm{A}$ 透過調整磁極幾何，覆蓋 1-3 mm 的工作範圍（Applied Sciences，2024）。這種近似平坦的結果說明，幾何形狀可能打破通用反平方力假設。

在單一主導且均勻的氣隙、磁性材料未飽和且漏磁可忽略的條件下，磁壓可給出理想的初步篩選估算：

F_{\mathrm{ideal}} \approx \frac{B_g^2 A_{\mathrm{eff}}}{2\mu_0}

$B_g$ 代表以特斯拉表示的氣隙磁通密度， $A_{\mathrm{eff}}$ 代表以平方公尺表示的有效磁極面積，而 $\mu_0$ 代表自由空間的磁導率。這個方程式估算的是氣隙磁場造成的局部吸力，並不會計算閥內的彈簧、壓力、摩擦或流動力負載。

另一個集總近似會代入安匝數與氣隙長度：

F_{\mathrm{simple}} \approx \frac{\mu_0 N^2 I^2 A}{2g^2}

$N$ 代表線圈匝數， $I$ 代表電流， $A$ 代表理想化磁極面積，而 $g$ 代表主導氣隙。這個表示式說明電流與氣隙為何重要，但前提是鐵心磁阻、漏磁、邊緣磁通、飽和、殘餘間隙與位置相關幾何，都小到可以忽略。

最容易出現的直覺是把 $g$ 加倍，然後宣稱力會變成四分之一。但那只是由簡化方程式推導出的結論，不適用於每一種實際製成的電磁鐵。導向管、非磁性套筒、側向間隙、錐形磁極、飽和區域或漏磁路徑，都可能改變曲線的大小與形狀。

若要進行更完整的計算，應使用磁共能、Maxwell 應力或實測力－行程圖。這份電磁鐵柱塞出力計算指南詳細涵蓋這些方法，以及閥門的壓力、彈簧、摩擦與加速度負載。

線圈電流如何轉換成吸合力？

Texas Instruments 的 DRV110 規格適用於 6-48 V DC 以及整流後 120/230 V AC 的電磁鐵應用，並可分別設定峰值電流、保持時間與保持電流（TI DRV110 資料表，2018）。三階段波形把快速吸合與低功率保持分開處理，而不是把線圈電壓當成完整命令。

對於電阻固定為 $R$ 、電感固定為 $L$ 的理想直流線圈，電氣時間常數為：

\tau = \frac{L}{R}

在施加電壓階躍 $V$ 後，電流會按以下方式上升：

i(t) = \frac{V}{R}\left(1-e^{-tR/L}\right)

$\tau$ 以秒表示， $L$ 以亨利表示， $R$ 以歐姆表示，而 $i(t)$ 以安培表示。在 $t = \tau$ 時，理想固定參數電路已達到最終電流的約 63.2%。這是電氣參考點，不是保證的電樞或閥門反應時間。

實際電磁鐵還有兩個複雜因素。第一，因磁阻會隨電樞位置改變，電感也會變化。第二，電樞運動會改變磁通鏈結，並產生與運動相關的電壓項。更一般化的線圈方程式為：

V = Ri + \frac{d\psi(i,x)}{dt}

$\psi$ 代表取決於電流與位置的磁通鏈結。一項 2023 年高速電磁鐵研究採用這個電路、磁場與機械耦合架構，再以雷射測試台驗證電流與位移（Materials，2023）。

拾取門檻是一個交越事件，不是 $\tau$ 的固定倍數。運動會在上升中的 $F_{\mathrm{mag}}(i,x)$ 曲線首次超過瞬時負載時開始。兩個具有相同名義 L/R 值的線圈，可能因力－電流圖、彈簧、摩擦、壓力負載與驅動器不同，而在不同時間跨過該門檻。線圈發熱會再次改變比較結果。繞組電阻上升會降低電壓驅動下的穩態電流，而高溫的磁性與機械系統也可能呈現不同的行為。最差吸合檢查應使用線圈端子的最低電壓與穩定後的高溫電阻，而不只是室溫銘牌值。這個熱線圈條件可能定義已驗證工作範圍的下限。另一篇線圈電感與反應時間文章會更深入討論驅動器與抑制方式的影響。

為什麼反應時間不只是 L/R？

一項氣動閥研究建立了四個耦合領域：電路、磁路、機械運動與氣流，並將計算結果與反應特性測試系統比較（Measurement and Control，2019）。結果支持一項實務規則：線圈電流上升只是閥門與機台時序的其中一個因素。

力－行程交互作用會把機械反應分成幾個不同階段：

階段	電樞狀態	判斷問題
電流建立	初始間隙中保持靜止	磁力何時會跨過起始負載？
突破靜止	已克服靜摩擦	第一個正裕量是否足以開始加速？
移動	位置與電感一起變化	力是否持續高於逐漸上升的彈簧與壓力負載？
接近閥座	速度與剩餘間隙下降	電樞能否在不反彈或失速的情況下完成行程？
保持	電樞位於行程極限	降低保持電流後，能否維持要求的閥座狀態？

反應時間會隨行程中的力裕量而變化。建立電流時，電樞保持靜止，因此驅動器、電阻、電感與初始氣隙決定磁力多久能達到反向負載。只有跨過該門檻後才會突破靜止。電樞移動時，位置會同時改變電感、磁通鏈結、彈簧負載、摩擦，有時也會改變壓力或流動力，因此不能只從 L/R 推斷加速度。接近閥座時，剩餘裕量與阻尼決定行程能否平順完成，或電樞會不會反彈。在保持狀態下，只有確保所需位置後，驅動器才可能降低電流。因此，2019 年的氣動閥研究把四個領域，即電路、磁路、機械運動與氣流，耦合在一起，而不是把線圈時序當成完整反應（Measurement and Control，2019）。

通電與斷電仍需要分開量測。釋放時，驅動器箝位控制電流衰減；殘餘磁力、彈簧復位、摩擦、先導壓力與排氣條件則決定後續行為。沒有可靠規則可以宣稱每一只閥都必須比關閉更快打開，或相反。

這份 AC 與 DC 電磁線圈比較說明為何不能只靠供電類型判斷完整反應。對下游時序預算與充氣計算，請使用獨立的閥門換向時間分析。

毫秒額定值實際代表什麼？

SMC 對一項 SY3000 二位單電磁閥條件列出 12 ms 以下：0.5 MPa、額定電壓與 20°C 線圈溫度；其他 SY 尺寸與抑制器選項有不同限制（SMC SY3000/5000/7000 型錄，查閱日期 2026-07-22）。這些條件就是數值的一部分。

ISO 12238:2023 之所以需要定義程序，是因為換向時間必須有明確的測試方法。它規定電動與氣動操作方向控制閥的測試方法，而不是認可某個通用反應範圍。只有在功能、壓力、電壓、溫度、抑制器、測試點與方法一致時，型錄數值才適合用來比較配置。

使用任何毫秒數值前，請記錄以下欄位：

必要欄位	它為何會改變解讀
閥門型號與功能	二位單電磁、雙電磁或三位閥可能有不同時序
工作壓力	會改變先導力與壓力力
切換時的線圈電壓	控制電流上升與力裕量
線圈溫度	會改變繞組電阻
浪湧抑制器或驅動器	會改變吸合或釋放的電流波形
時序方向	通電、斷電、打開、關閉與復位是不同事件
量測終點	電樞運動、閥門換向、出口壓力或機台感測器
下游容積與配管	會改變氣動充氣與排氣延遲

沒有終點定義的反應數值，不能直接加入循環時間預算。「命令到電樞運動」與「命令到氣缸接口達到 90% 壓力」都可能是有效量測，但它們回答的是不同問題。這份電磁閥反應時間量測指南說明如何同步電氣與壓力曲線。

實用的選型與驗證流程

Kendrion 將吸合分成兩個量測區間，即吸合延遲與行程時間；ISO 12238:2023 則標準化方向控制閥的換向時間測試（Kendrion，2018； ISO，2023）。穩健的流程會保留這兩個邊界，而不是試圖用一個線圈規格解決所有延遲。

定義被切換的元件。 確認電磁鐵是移動主提升閥、閥芯，還是只移動先導閥座。記錄常開或常閉，以及單穩態或雙穩態功能。
說明所需行程。 使用實際電樞或先導行程，並納入組件公差。除非閥口尺寸或閥芯行程正好就是同一個物理運動，否則不要拿它們代替。
建立負載曲線。 納入彈簧預壓與剛度、壓差力、密封件或導向摩擦、流動力、安裝方向與移動質量。
取得力－行程資料。 使用符合相關電流、線圈溫度與工作循環的曲線。只看保持力標題數值並不足夠。
檢查最小裕量。 比較從初始間隙到閥座的可用力與所需力，並確認峰值電流持續時間足以完成運動。
定義反應終點。 寫清楚「命令到第一次電樞運動」、「命令到閥門換向」，或「命令到出口壓力達到指定門檻」。
測試邊界條件。 量測線圈端子的低電壓、高溫電阻、最小與最大壓力、指定抑制器、實際配管，以及兩個切換方向。
分開閥門與機台延遲。 如果出口壓力很快改變，但氣缸運動較晚，先檢查流量、管內容積、排氣、負載與緩衝，再更換線圈。

故障排查時，應在與出口壓力相同的時間基準上擷取線圈電壓與電流。電流正常上升但沒有運動，可能指向力裕量不足、卡滯、壓力負載過大或機械故障。電流上升較晚，則先檢查供電、驅動器、配線、電阻或電感。這份氣動電磁閥故障排查指南提供更完整的故障順序。

最終工程紀錄應包含力－行程曲線、負載假設、電流波形、線圈溫度、壓力、抑制器、時序方向與量測終點。相較於只說閥門「很快」，這份資料更容易移交與重複使用。

電磁致動常見問答：力、行程與反應時間

ISO 12238:2023 涵蓋二位與三位方向控制閥，但不會把某一個毫秒數值變成通用標準（ISO 12238，2023）。以下回答將力、電樞行程、閥門換向與下游氣動反應分開，讓工程人員能以相同基準比較資料表與量測結果。

氣隙加倍一定會讓電磁鐵力降到四分之一嗎？

不一定。那個結果只適用於固定電流、面積均勻、漏磁可忽略、鐵心未飽和且沒有其他重要磁阻的理想單一氣隙模型。實際導向管、錐形磁極、殘餘間隙、邊緣磁通、飽和與位置相關電感都會改變曲線。可用簡化方程式做篩選，再檢查特定型號或實測的力－行程資料。

電磁鐵保持力是閥門選型的正確數值嗎？

不能只看它。保持力通常在行程極限附近量測，此時工作間隙往往最小。吸合從初始位置開始，必須克服彈簧預壓、壓力負載、靜摩擦與慣性。選型應依整個指令行程內的最小正力裕量，而不是最大閥座保持力。

一個 L/R 時間常數就等於閥門反應時間嗎？

不是。一個理想固定參數的 L/R 時間常數會達到最終電流約 63.2%，但運動是在達到某個力門檻後才開始。位置相關電感、高溫電阻、驅動器行為、彈簧與壓力負載、電樞行程、閥門架構及下游氣體容積，都會增加或改變延遲。請直接定義並量測要求的終點。

提高電壓一定能讓電磁閥更快嗎？

只有在核准的驅動策略與元件額定範圍內才可能。提高施加電壓可以加快電流上升，但也會改變發熱、絕緣應力、驅動器應力與峰值電流。請遵守線圈與驅動器限制、峰值電流持續時間、高溫電阻及所需保持電流；不要在現場用不受控的過電壓調速。

為什麼相似閥門的資料表會列出不同反應時間？

它們可能使用不同的閥門功能、壓力、線圈溫度、抑制器、電壓、時序方向、下游容積或終點。以 SMC 的 SY 數值為例，它們與 0.5 MPa、額定電壓、20°C 線圈溫度及特定配置綁定。先比較測試條件，再比較毫秒數值。

來源與技術參考

ISO 12238:2023：氣動流體動力，方向控制閥，換向時間的量測，出版於 2023-02，查閱日期 2026-07-22。
Texas Instruments DRV110 電磁鐵電流控制器資料表，Rev. G，修訂於 2018-03，查閱日期 2026-07-22。
SMC SY3000/5000/7000/9000 系列型錄，查閱日期 2026-07-22。
Kendrion，《電磁鐵與致動器：技術說明》，2018，查閱日期 2026-07-22。
Zhang 等人，《氣動電磁閥反應特性的數值計算與實驗研究》，2019，查閱日期 2026-07-22。
Keles 等人，《具實驗驗證的比例電磁鐵設計與分析》，2024，查閱日期 2026-07-22。
《複合鐵心高速電磁閥的渦電流效應與動態反應》，2023，查閱日期 2026-07-22。
