振動共振如何影響工業設備性能？

振動共振是重複作用力激發組裝完成機台的某一個自然模態時，產生的選頻放大。在工業設備中，這種反應可能降低定位穩定性、使接頭鬆動、讓導引件與軸承過載、擾亂氣動運動、增加噪音並加速疲勞。實際嚴重程度取決於激振頻率、模態形狀、阻尼與運轉狀態。

不能只憑肉眼看到搖晃就診斷共振。維護團隊需要可重複的振動特徵，並把它與機台速度、循環時序、位置、方向及運轉條件連結。一個整體振動數值無法顯示來源究竟是共振、不平衡、衝擊、鬆動、壓力波動還是控制問題。

重點摘要

• ISO 13373 將振動工作區分為量測實務與資料分析。
• Siemens 顯示 600 RPM 等於一階 10 Hz 激振。
• 應追蹤運轉速度穿越狹窄響應峰值時的變化，以確認共振。
• 修正激振來源、質量、剛性、阻尼或傳遞路徑後，重複相同測試。

若要從腔室壓力、容積、面積與移動質量計算氣動致動器的自然頻率，請參閱氣動自然頻率計算指南。本文聚焦於機台層級的後果與現場診斷。

振動共振及其性能影響

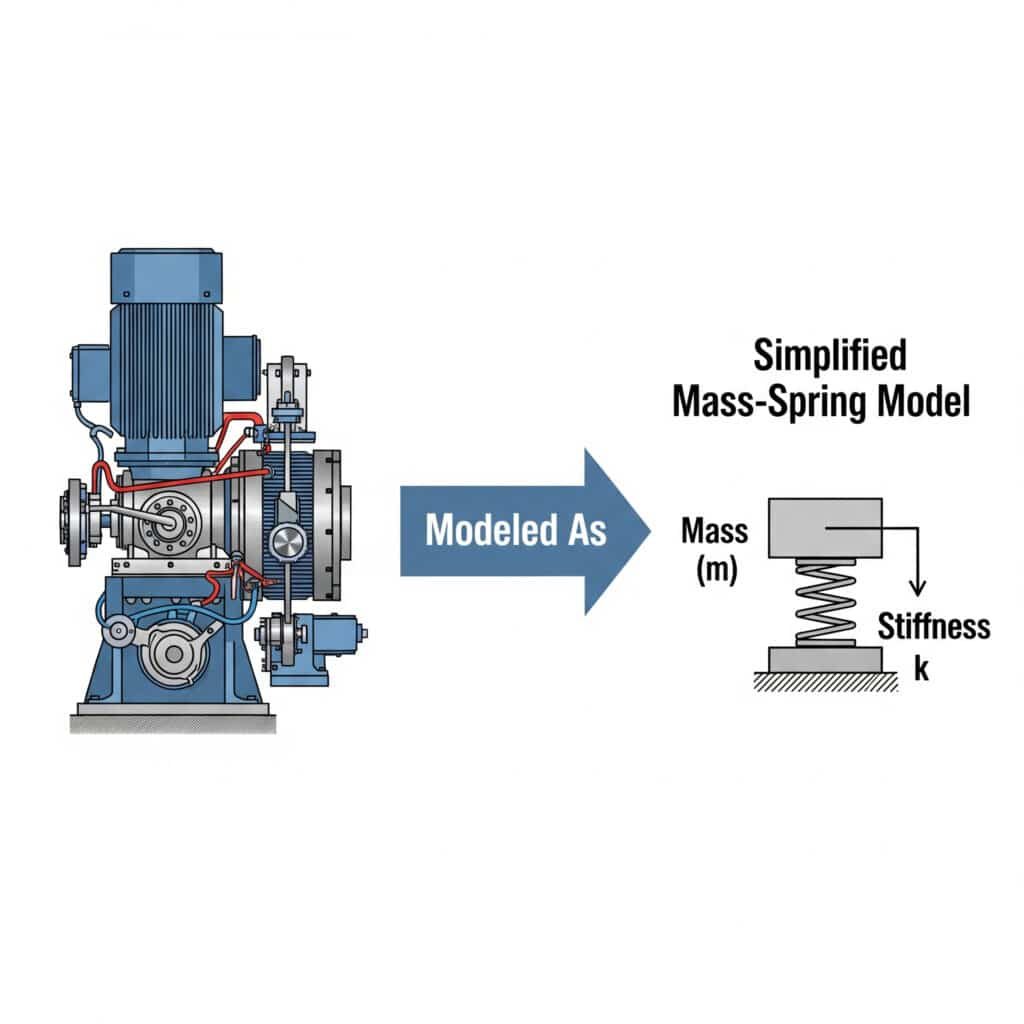

在輕阻尼單自由度模型中，共振時的反應約為 $Q \approx 1/(2\zeta)$，因此阻尼比 0.05 會產生接近 10 的峰值放大。 NASA 使用這項關係說明阻尼為何能限制原本尖銳的共振反應（NASA 振動測試指南，2017 年）。

其中，$Q$ 是近似的共振放大倍率，而 $\zeta$ 是無因次阻尼比。這個簡單關係可以說明機制，但若沒有實測激振、模態形狀與邊界條件，不能預測組裝完成的生產機台振動等級。

共振會提高交變負載，不只是產生惱人的聲音。托架可能在某個頻率下彎曲更多，滑台可能在導引件上搖擺，或感測器支架可能移動到足以干擾位置訊號。同一個實測加速度在不同位置也可能代表不同應力，因為每個模態都有自己的變形模式。

設備性能可能以多種方式改變：

• 在某一速度或循環速率下，位置重複性惡化；
• 緊固件、接頭、防護罩或電氣連接器反覆鬆動；
• 導向塊、軸承、密封件或聯軸器出現局部磨耗；
• 相機、量規或接近感測器回傳不穩定資料；
• 由於結構本身已在運動，行程末端衝擊變得更猛烈；
• 產品品質只在狹窄的運轉速度帶內改變。

以下模型推導曲線使用 MIT 振動課程教材所呈現的標準受迫反應關係。它們說明為什麼所有機台都不存在通用的「最佳阻尼比」（MIT OpenCourseWare，2007 年）。

哪些症狀指向共振，而不是一般振動？

ISO 20816-1 以兩個廣泛指標評估機械振動：振動量級與振動變化。 當振幅在狹窄的速度或循環頻帶內急劇上升，並在運轉點通過該頻帶後再次下降時，更應懷疑共振（ISO 20816-1，2016 年）。

如果所有速度下的整體讀值都很高，可能表示持續性故障或量測位置不佳。共振通常具有選頻模式。當激振穿越某個模態時，結構的反應會強得多，但非線性接觸、變動負載或控制行為可能使峰值變寬或移動。

應尋找可重複的證據：

• 症狀在相近的 RPM、循環速率或閥時序下開始與停止；
• 某個方向或某個量測位置的上升幅度明顯高於其他位置；
• 升速期間振動增加，機台通過臨界頻帶後下降；
• 改變負載、安裝剛性、氣壓或致動器位置會使峰值移動；
• 問題出現時由狹窄的頻率成分主導；
• 品質或定位誤差跟隨相同的運轉頻帶。

不能只靠看得到的振動作判斷。防護板可能因為輕且柔性大而看起來搖晃劇烈，但承載機架仍可能可接受；反過來，剛性接頭的小位移仍可能造成很高的交變力。應記錄量測物理量與位置，不要用視覺或聲音排列嚴重程度。

應把自激機台行為與環境負載分開。高 G 衝擊與振動選型指南涵蓋外部施加的資格試驗條件，而高速沖壓振動指南則說明反覆壓機循環暴露。

共振、不平衡、對心不良、鬆動與衝擊是不同故障

NI 區分四種有用的訊號模式：長時間窄頻行為、短時間寬頻瞬態、衰減共振，以及不平衡等隨速度變化的訊號。 因此，相同的整體振動值可能掩蓋不同機制，必須把時域波形、頻譜、RPM 與製程時序一起檢視（NI，2026 年）。

觀察結果	較符合的情況	下一步測試
升速掃描期間穿越狹窄的振幅峰值	共振	在升速或降速過程追蹤頻率、振幅與相位
強烈成分跟隨 1× 軸速	不平衡或與速度同步的激振	比較徑向方向與平衡證據
伴隨軸向運動的強烈 2× 成分	可能對心不良	檢查聯軸器、軟腳、對心與相位
波形不穩定且含多個諧波	鬆動、間隙或擦碰	檢查接頭、配合、底座與接觸痕
在可重複時間出現短促寬頻尖峰	衝擊或碰撞	將時域波形與閥、產品或端點事件對齊
振盪主要隨控制器增益改變	控制迴路不穩定	檢視回授、死區、取樣、閥行為與調校

這些是篩選模式，不是自動診斷。鬆動結構可能產生共振，而不平衡可能提供激發共振的力。多個故障也可能同時存在。

有用的區分是來源與反應。不平衡、閥切換、反覆衝擊與運動命令都可能是來源；共振則是組裝完成系統的選頻反應。重新平衡來源與改變結構阻尼，解決的是這條鏈上的不同部分。

如果致動器壓力隨症狀升降，也應將證據與氣動壓力波動指南比較。壓力振盪可以是激振來源，但不能證明機台結構正在共振。

哪些量測可以確認共振假設？

ISO 13373-1 列出振動監測的十二項程序要素，包括量測方法、參數、傳感器選擇、位置、安裝、資料收集、運轉條件、訊號調理，以及連續或週期性監測。 這種完整性說明，單獨一次的手持式讀值無法建立共振模態（ISO 13373-1，2002 年，2024 年確認）。

使用受控的現場順序：

1. 定義故障狀態。 記錄產品、負載、致動器位置、壓力、溫度、RPM、循環速率與控制模式。
2. 選擇可重複的點位。 在軸承、導引、安裝腳、致動器托架，以及受影響的工具或感測器附近量測。
3. 擷取三個方向。 軸向、水平與垂直資料有助於揭示活躍的運動。
4. 同步參考訊號。 將軸轉速計、編碼器、PLC 命令、閥訊號或氣缸位置與振動一起記錄。
5. 保存時域與頻域資料。 頻譜顯示頻率內容；時域波形顯示衝擊、削波、調變與時序。
6. 安全地改變一個變數。 在核准的測試計畫下掃描速度、改變負載、調整壓力，或暫時加強一個支撐。
7. 重複基準測試。 只有在相同運轉狀態改善時，提出的修正才具有可信度。

相位有助於區分運動模式。Fluke 指出，振動相位通常會在特定頻率下檢查，例如旋轉速率、系統共振或外部激振頻率（Fluke，2026 年）。

未經核准的風險評估，不要執行撞擊測試、速度掃描、臨時加強剛性或刻意激振。共振測試可能故意提高臨界模態附近的反應。

運轉速度與機台循環如何形成激振？

Siemens 示範，一階旋轉事件中 600 RPM 對應 10 Hz，6000 RPM 對應 100 Hz。 階次分析把測得的振動連接到軸速、葉片通過、齒輪嚙合、活塞事件或每轉一圈的其他事件，而不是把每個頻譜峰值都視為固定不變（Siemens，2026 年）。

關係式為：

$f$ 是以赫茲表示的激振頻率，$o$ 是階次或每轉事件數，而 $N$ 是以每分鐘轉數表示的旋轉速度。對 6000 RPM 的 6 葉片風扇而言，軸頻率為 100 Hz，葉片通過成分為 600 Hz，也就是六階。

對於非旋轉的氣動機械，應以相關事件速率取代 RPM。每秒循環兩次的氣缸會產生 2 Hz 的基礎事件速率，但其加減速曲線、閥切換、衝擊與產品接觸可能包含更高諧波。最強的結構反應可能出現在其中一個諧波，而不是基本循環頻率。

頻率比定義為：

$f_{\mathrm{exc}}$ 是激振頻率，而 $f_n$ 是安裝完成系統的自然頻率。接近 1 只表示可能穿越，不能證明有害共振。阻尼、力的振幅、模態形狀、量測位置與非線性接觸仍會控制反應。

氣動致動器可能激發或移動機台模態

一個已發表的氣動氣缸模型，把兩個封閉腔室視為作用於一個移動質量的兩個空氣彈簧。 當閥將腔室連接到供氣或排氣時，邊界條件會改變，因此壓力、活塞位置、死容積、閥狀態與管路都可能改變致動器的動態貢獻（Doll、Neumann 與 Sawodny，2015 年）。

這張圖是用於篩選的抽象模型。真實致動器與機台可能包含多個質量、柔性安裝件、導引、接頭、機架模態、摩擦、控制器動態與隨壓力變化的剛性。

氣動軸可能透過以下因素參與振動：

• 負載的週期性加速與減速；
• 閥切換與腔室壓力快速變化；
• 工件或行程末端的衝擊；
• 滑台或治具質量改變結構模態；
• 困住空氣的剛性隨活塞位置改變；
• 安裝柔性、負載偏移或導引不足；
• 長管路與控制延遲改變激振時序。

受控測試期間應觀察什麼改變？如果振動峰值會隨腔室壓力或活塞位置變化，可能涉及氣動剛性。如果負載變化會移動峰值，有效質量很重要。如果峰值位置固定，但振幅隨循環時序變化，致動器可能正在激發結構模態，卻沒有決定其自然頻率。

依我們的經驗，最乾淨的 A/B 測試是一次只改變一個物理輸入。一起改變負載、壓力、速度與安裝，可能降低症狀，卻會掩蓋究竟是哪個機制改變了反應。

不要把緩衝當成通用的共振修正方法。緩衝處理行程末端能量，而機台模態可能在運動的任何位置受到激發。若衝擊是主導事件，應將症狀與氣動緩衝指南及負載質量與緩衝容量指南比較。

應先套用哪一項修正？

NASA 結構標準在反應分析前，先確認四個模態參數：自然頻率、模態形狀、模態質量與模態阻尼。 這套架構可避免常見的維護錯誤：尚未確認哪個模態活躍、結構實際在哪裡移動，就先加裝阻尼器或增加質量（NASA KSC-STD-Z-0004，2021 年）。

應選擇與證據對應的修正：

介入方式	改變的內容	適用證據	主要注意事項
改變速度或循環曲線	激振頻率與諧波內容	運轉期間穿越狹窄問題頻帶	可能把激振移到另一個模態
平衡、對心或移除衝擊	激振振幅	特定來源的階次或定時瞬態	共振可能仍存在，但接收的能量變少
加強托架剛性或縮短跨距	自然頻率與模態形狀	實測運動集中於柔性支撐處	增加的剛性可能把負載轉移到其他位置
改變負載或移動質量	自然頻率與慣性	負載改變時峰值移動	會影響致動器力、導引、煞車與結構
增加阻尼	共振峰值振幅	已知活躍模態與安裝位置	阻尼器性能可能隨溫度與頻率變化
增加隔離	傳遞路徑	已辨識來源與接收端	在有效範圍以下，隔離可能放大運動
修改安裝或導引	剛性、對心與負載路徑	已量測搖擺、偏心負載或安裝件運動	必須保留壓力邊界與結構完整性

最安全的修正往往是在修改結構前先移除激振。如果不平衡或反覆衝擊是激振來源，修復來源能降低多個模態收到的輸入。當來源是必要的，而且活躍模態已經確認後，才適合進行結構變更。

對氣動安裝，改變氣缸硬體前應確認安裝面的平面度、緊固件狀態、導引對心與負載偏移。無桿氣缸安裝指南與致動器安裝對心指南涵蓋這些靜態檢查。

驗證需要相同的運轉狀態

ISO 13373-2 將常見振動分析整理為兩個基本領域：時間與頻率，也涵蓋透過改變運轉條件進行細化。 因此，有效的前後比較需要相同的感測器點位、安裝方式、單位、負載、速度曲線、壓力、溫度與控制狀態（ISO 13373-2，2016 年）。

如果關鍵窄頻峰值增加，即使整體 RMS 值降低也不夠。至少應檢視：

• 相同頻帶內的整體值；
• 頻譜與階次成分；
• 用於檢查衝擊與削波的時域波形；
• 關注頻率下的相位；
• 升速或降速時的峰值位置；
• 產品品質、位置誤差、循環時間與致動器壓力；
• 測試後緊固件、導引、密封件、軸承與溫度狀態。

在改變機台前先定義驗收標準。使用適用的設備專屬標準、製造商限制、歷史基準、產品要求與結構審查。ISO 20816-1 是一般指南，不會為每一個氣缸、托架、馬達或機台建立一個通用振動限制。

同時追蹤量級與變化。機台可能低於通用警報值，卻相對自身基準快速惡化；也可能超過不適用的通用門檻，卻仍符合其設計而正常運轉。應記錄量測方法及其限制。

維護紀錄與 RFQ 應包含哪些內容？

ISO 13373-1 要求定義運轉條件、傳感器位置、安裝方式、量測參數與資料收集方法。 這五個欄位是比較調查結果，或請供應商審查致動器、安裝件、導引、阻尼器或結構修改時所需的最低背景（ISO 13373-1，2002 年）。

應記錄：

• 資產、總成與組件料號；
• 機台狀態、產品、負載、位置、壓力、溫度與循環；
• RPM 或事件速率參考與同步通道；
• 感測器型號、校正狀態、方向、點位與安裝方法；
• 取樣率、持續時間、頻率範圍、窗函數、平均方式與單位；
• 整體值、頻譜、階次、波形、相位與升速／降速檔案；
• 顯示感測器與負載位置的照片或圖面；
• 所做修改、工程核准與測試風險控制；
• 相同狀態下的前後結果；
• 剩餘疑慮與驗收權責。

給氣動供應商的資料還應加入缸徑、行程、移動質量、速度曲線、閥與管路細節、安裝、導引配置、負載中心幾何、緩衝或吸震器組態，以及關注的頻帶。「氣缸在振動」不足以支援可靠審查。

維護計畫也應把振動紀錄與零件證據連接。預測性維護備品指南說明如何把狀態指標轉換成有依據的替換與庫存決策。

振動共振常見問題：買方應詢問什麼？

NASA 的簡單基座激振模型，把轉入振動隔離的頻率設在約 1.41 倍自然頻率以上，但只適用於其指定的單模態假設。 這個範例呈現常見的 FAQ 答案：頻率比適合用來篩選，而真實設備決策需要實測模態、阻尼、激振與安裝資料（NASA，2017 年）。

每個很大的振動峰值都是共振嗎？

不是。衝擊、鬆動、不平衡、對心不良、擦碰、壓力變化與控制不穩定也可能產生高振動。當激振穿越可重複的頻率時出現狹窄響應峰值，且改變質量、剛性、壓力或位置會移動該峰值時，才更可能是共振。應在可重複的感測器點位確認這個模式。

一次手持式振動讀值能辨識共振嗎？

通常不能。ISO 13373-1 強調量測參數、感測器位置、安裝方式、運轉條件與資料收集。應以可重複點位、同步速度或循環資料、時域波形、頻譜，以及最好還有受控升速、降速或運轉條件變更來確認模式。保留原始資料與確切機台狀態以供比較。

增加質量一定會降低共振嗎？

不一定。增加質量通常會降低模態自然頻率，但可能把模態移到另一個激振頻帶、提高致動器力、使導引過載或改變模態形狀。只有在確認活躍模態並檢查完整機械與氣動負載路徑、安裝能力、煞車需求及運轉速度範圍後，才能增加或移除質量。

氣缸緩衝能消除機台共振嗎？

不一定。緩衝管理行程末端的能量，而共振可能由行程中段加速、閥切換、產品接觸、旋轉設備或結構模態激發。改變緩衝設定、速度控制、吸震器或運動曲線前，應先確認振動是定時衝擊還是選頻反應。

何時應請振動專家或結構工程師介入？

當測試需要刻意激振、反應可能威脅壓力邊界或安全功能、多個模態重疊、出現裂紋或緊固件移動、運轉限制不明，或計畫進行結構修改時，應升級處理。共振診斷與模態測試需要合格人員、經校正的設備、文件化測試邊界與受控風險。
