死區對比例閥控制精度的影響

比例閥死區是命令反向後，在選定輸出出現可觀察變化之前的一段輸入區間。這個輸出可能是閥芯位置、氣流、壓力、氣缸速度或軸位置。若沒有同時說明輸入與輸出變數，死區百分比對控制精度幾乎沒有意義。

Emerson 將死區定義為反向後、可觀察輸出開始變化前所走過的輸入範圍，通常以輸入跨度的百分比表示。其手冊也要求明確指定輸入與輸出變數，並在帶載條件下進行定量測試（Emerson 控制閥手冊，第 6 版，2023）。

重點摘要

• 死區、遲滯、靈敏度、解析度與死時間描述的是不同的行為。
• Festo 對一個 MPYE 系列列出最大 0.4% 遲滯，這不是通用的軸精度。
• 應在實際負載下，朝兩個方向量測命令與受控輸出。
• 只有排除機械、氣動、訊號與回授故障後，才應使用補償（Festo MPYE，2025）。

本指南處理一個狹義的診斷問題：一段沒有作用的命令區間如何進入氣動控制迴路，以及如何量測它。如需閥系列選型，請使用比例閥精密運動控制指南。如需完整的感測器、閥、控制器與氣缸架構，請參閱氣缸位置控制指南。

什麼是比例閥死區？

Emerson 2023 年的手冊指出，許多調節控制動作只有輸入跨度的 1% 或更小，因此一段沒有作用的區間可能吞掉正常修正量。它也將摩擦、背隙、軸扭轉，以及繼電器或閥芯的死區視為組件死區中不同的來源（Emerson，2023）。

先定義量測邊界。如果輸入是 0-10 V 命令、輸出是實測質量流量，結果就是命令到流量的死區。如果輸出是閥芯回授，結果就是命令到閥芯的死區。如果輸出是氣缸位置，量到的間隙屬於已安裝的軸，而不只是閥本身。

命令反向的方向很重要。假設命令一直上升而輸出保持穩定；當命令開始下降時，摩擦、機械重疊、磁效應、控制器門檻與壓力作用力，都可能讓輸入繼續變化而沒有可偵測的輸出反應。從反向到出現反應之間的跨度，就是這次測試量得的死區。

這個定義不同於以中性命令為中心的中性死區。5/3 比例方向閥可能同時出現反向死區與中位流量死區；常閉 2/2 比例閥則可能有最小開啟電流。請記錄實際量到的行為，不要把每條曲線硬套進同一個名稱。

因此，死區是輸入－輸出契約，而不是閥芯的材料屬性。若把觀察輸出從閥芯位置換成腔室壓力，報告結果可能改變，因為可壓縮性、管路容積、洩漏、感測器解析度與負載都會進入量測邊界。

死區、遲滯、解析度與死時間並不相同

SMC 目前的 ITV1100/2100/3100 型錄分別列出全量程 ±0.2% 以內的靈敏度、全量程 ±1% 以內的線性度，以及全量程 0.5% 以內的遲滯。這些數值都沒有被標示為氣缸位置精度（SMC ITV，查閱日期：2026）。

術語	實際意義	它不能證明什麼
死區	反向後、選定輸出開始反應前的輸入變化	單獨的絕對位置誤差
中性死區	中性附近沒有預期正向或負向輸出的命令區間	完整操作範圍內的反向行為
遲滯	相同輸入下上升與下降輸出的差異	感測器解析度或動態延遲
靈敏度或門檻	啟動指定反應的最小輸入或壓力變化	全量程的線性度
解析度	可以分辨的最小輸出增量	負載變化時的重複性
死時間	從輸入變化到第一次偵測到反應的時間	靜態輸入區間的大小
線性度	相對於定義的直線基準特性的偏差	動態追蹤精度

這種區分會改變故障排查方向。如果閥立即反應，但上升與下降曲線不同，請檢查遲滯。如果輸出呈現離散階梯，請檢查訊號與感測器解析度。如果反應在時間上延後，但在預期命令門檻開始，請檢查死時間、電流動態、管路與氣動容積。

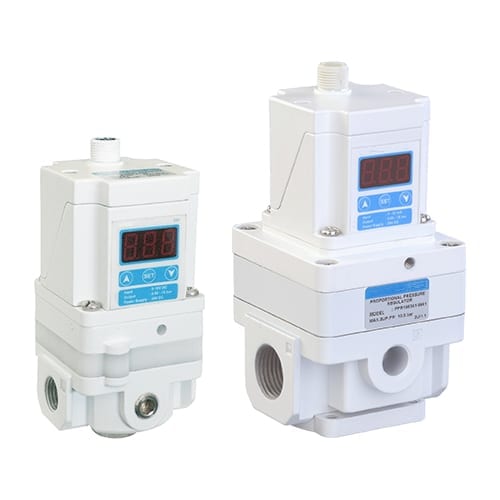

電氣比例壓力調節器控制出口壓力，而比例方向閥同時計量方向與流量。兩者的精度規格不能互相替用。

如果受控變數不清楚，請先比較比例流量控制閥與比例壓力控制閥，再解讀任何死區或遲滯數值。

Festo 清楚展示了裝置邊界。其 VPPM 壓力調節器資料分別列出全量程 1% 線性度、全量程 0.5% 遲滯、全量程 0.5% 再現性，以及全量程 1.25% 總精度（Festo VPPM，查閱日期：2026）。

如需校正曲線、線性度基準方法與正式遲滯計算，請使用專門的比例閥遲滯與線性度規格指南。本文只為保持死區量測邊界清楚，才將這些術語分開。

閥中位附近為何會產生死區？

Festo 2025 年的 MPYE 資料指定位置控制閥芯、5/3 中封閉功能，以及相對於最大閥芯行程的最大 0.4% 遲滯。這種架構說明，閥芯回授可以減少一個內部誤差來源，但不能證明已安裝的氣流或氣缸反應沒有死區（Festo MPYE，2025）。

以下機制都可能產生或擴大無作用區間：

• 刻意的閥芯重疊：中封閉閥可能必須先移動閥芯，計量邊緣才會開啟。這能限制中位洩漏，但會形成流量門檻。
• 靜摩擦：密封件、導向件、污染物與側向力會阻礙第一次移動；動起來後，運動摩擦可能較低。
• 磁力與電流控制效應：線圈力取決於電流與銜鐵位置。驅動器門檻、電流限制或錯誤的 PWM 設定，都可能扭曲命令到力的關係。
• 壓力作用力不平衡：供氣壓力、排氣壓力與端口幾何會改變移動內部元件所需的力。
• 機械磨耗或鬆動：磨耗可能提高摩擦，背隙則可能在相連零件之間增加反向間隙。
• 訊號鏈門檻：PLC 比例換算、輸出卡解析度、類比濾波、零點箝位與內部控制器設定，都可能在閥機械之外形成死區。

線圈電感主要屬於動態反應，而不是靜態死區。它限制電流變化的速度。同樣地，低解析度的類比輸出也可能模擬出死區，因為需要數個控制器增量，實體訊號才會變化到足以被偵測。分開這些效應，可以避免因電氣比例設定問題而更換機械狀態良好的閥。

空氣品質同樣重要。顆粒或劣化的潤滑可能增加摩擦，使不同測試之間的門檻漂移。氣動閥污染指南涵蓋過濾與檢查，但不會把每一次黏滯反應都當成電子調諧故障。

閥死區為何不等於位置誤差？

Festo 將伺服氣動定位系統描述為由帶位移編碼器的氣缸、比例方向閥與位置控制器組成。其 MPYE 系列的公稱流量涵蓋 100 至 2,000 L/min，因此已安裝的軸還包含閥尺寸、空氣導通能力、感測器品質、控制器行為、負載與氣缸機械結構（Festo，2025）。

閥的規格是在定義好的閥變數之間量測；軸位置誤差則是在負載端量測。兩個邊界之間還有管路容積、腔室壓力、密封摩擦、導向摩擦、外力、緩衝行為、柔度、感測器安裝、取樣時間、控制律與安全限制。

因此，把 1% 的閥數值乘以 500 mm 行程，不能證明位置誤差為 5 mm。閥的百分比可能是閥芯行程、壓力全量程、輸入跨度或遲滯；軸可能用回授消除剩餘誤差，也可能因控制器反覆跨過無作用區而振盪。

以下三種測試回答的是不同問題：

1. 命令到閥芯測試：在具備閥芯回授時，可隔離大部分閥的電子與機械因素。
2. 命令到流量或壓力測試：納入計量邊緣、壓力條件與氣動負載。
3. 命令到軸測試：納入整台機器，是位置精度的驗收邊界。

空氣可壓縮性會進一步區分閥反應與負載反應。流量變化必須先改變腔室質量與壓力，淨力才會變化。這個行為詳見空氣可壓縮性如何影響氣缸控制。

如何在實際機台上量測死區？

Emerson 在流動條件下的比較使用 0.5%、1%、2%、5% 與 10% 的命令階躍來區分三種閥組。手冊警告，當受控流量沒有變化時，單獨觀察閥桿移動可能會誤導，因此必須同時記錄選定的製程輸出與輸入（Emerson，2023）。

選擇一個輸入 u 與一個可觀察輸出 y。對中性流量測試，令 u- 為負向門檻，u+ 為正向門檻；在這兩個門檻上，|y| 首次超過已記錄的檢測條件。正規化的無作用跨度為：

Dtest 是測試輸入跨度中的實測死區寬度百分比，不會自動等於製造商的死區規格。結果必須同時說明命令單位、輸出單位、門檻規則、方向、供氣壓力、下游條件、溫度、負載與取樣方法。

請使用受控程序：

1. 將電子設備與閥預熱至可重複的運轉狀態。
2. 穩定供氣壓力，並量測閥端壓力，不要只看壓縮機室的壓力。
3. 停用會改變門檻的自適應功能，但保留必要的安全限制。
4. 移動到定義好的起始點，保持到壓力、流量或位置穩定。
5. 以符合裝置頻寬的速率，朝一個方向斜坡增加或階躍改變命令。
6. 在同一時間基準上記錄命令、可取得時的線圈電流、閥芯回授、壓力或流量，以及最終受控變數。
7. 朝相反方向重複，並進行多個循環。
8. 在相關負載、壓力、溫度與安裝條件下重現測試。

不要對每個閥任意選用每秒 0.1% 的斜坡或固定的儀器精度。對某一壓力調節器很慢的測試速率，可能在另一個系統中與洩漏或控制器積分作用互動。測試速率與檢測門檻都應寫入報告。

以我們的經驗，把命令、實際線圈電流、腔室壓力與位置疊在同一張圖上，通常能縮短診斷時間。命令到電流的平坦區段指向閥上游；有電流卻沒有流量，則指向閥機械或壓力條件；有流量卻沒有預期動作，則應把注意力轉回致動器、負載、摩擦或回授。

輸入－輸出圖會讓故障顯現

Festo 對 MPYE 同時發布 0-10 V 與 4-20 mA 設定點版本，並指定相對於最大閥芯行程的最大 0.4% 遲滯。因此，雙向圖應保留原生命令尺度，並將遲滯與中間無作用跨度分開（Festo MPYE，2025）。

相同輸入下上升與下降曲線的垂直差距，不等於中間無作用跨度。請將檢測雜訊、飽和與零點箝位排除在任一比較之外，或另外報告它們。若驗收目標是方向性曲線誤差而不是死區，請使用遲滯與線性度指南。

死區何時會造成追逐或極限循環？

Emerson 指出，控制修正通常只有跨度的 1% 或更小，並將追逐定義為穩定存在於穩定性極限附近的不期望振盪。當控制器累積誤差，直到命令跨過無作用區時，死區可能參與其中；但振盪是否持續，仍由控制器調諧與製程動態決定（Emerson，2023）。

一個常見的順序很容易辨認：

1. 存在位置誤差，但控制器修正仍在死區內。
2. 由於實測輸出尚未反應，積分作用繼續累積。
3. 命令終於跨過反應門檻，氣流突然改變。
4. 軸超過目標位置，或釋放儲存的氣動能量。
5. 誤差改變符號，但反向修正必須跨過相反的門檻。
6. 如果阻尼、摩擦、延遲與控制器增益維持這種行為，循環便會重複。

單靠死區不能證明不穩定。穩定迴路可以容忍已量得的無作用區，並在允許的位置視窗內整定。反過來，即使型錄遲滯值很小，只要迴路有過大的積分增益、低阻尼、長延遲、雜訊回授、尺寸過大的閥，或不對稱的氣缸摩擦，也可能追逐。

改變 PID 數值前，先檢查波形。控制器輸出呈鋸齒狀、跨過兩個可重複門檻，表示可能與死區互動；電流快速含噪但閥芯移動很小，則指向摩擦或驅動器行為；閥芯平順移動而壓力振盪，則應轉向檢查流量能力、空氣容積、負載或感測器位置。

如何補償比例閥死區？

一項 2021 年的電氣氣動致動器研究比較了沒有補償的極點配置控制、傳統反死區補償，以及平滑前饋方法。在該特定測試中，提出的方法使基準穩態誤差降低 90%，並使整定與上升時間縮短 30% 與 40%（Sunar 等人，2021）。

這些結果支持以特性量測為基礎的補償，而不是通用偏移量。請按以下順序套用修正：

1. 排除實體故障。修正污染、密封件損傷、聯軸器鬆動、側向負載、不穩定供氣壓力、排氣堵塞與配線錯誤。
2. 確認驅動器。依確切閥與控制器手冊，確認命令比例換算、實際線圈電流、最小與最大電流設定、PWM 配置、斜坡與零點切斷。
3. 描繪兩個方向。在重複循環與相關運轉條件下，找出正向與負向反應門檻。
4. 加入方向性前饋項。簡單的起始模型可對正向命令使用 uc = u + b+，對負向命令使用 uc = u − b−；其中 b+ 與 b− 是量得的方向性偏移量。
5. 平滑轉換。零點處的硬式命令跳變可能造成顫振。請在有文件記錄的轉換區域內混合或限制補償速率。
6. 保護積分器。抗積分飽和與輸出限制，可以避免致動器飽和或無作用時控制器儲存過大的修正。
7. 重新調諧並驗證。補償會改變中性附近的有效迴路增益。請重複小階躍、反向、擾動與最差負載測試。

不要複製固定的抖動配方。Bürkert 8605 型電子設備提供可調 PWM 頻率與依型號設定的參數，因為電磁與流體反應取決於所選閥、線圈、電流範圍與應用（Bürkert 8605 型，查閱日期：2026）。

如需增益、積分、微分與抗積分飽和的完整流程，請使用另一篇比例閥與氣缸系統 PID 調諧指南。死區特性量測應在激進調諧前完成。

最安全的補償值，是能恢復可重複反應、又不會造成不連續輸出跳變的最小值。如果辨識出的門檻會隨壓力、溫度或時間明顯漂移，靜態偏移量就是在掩蓋變化中的故障。請使用排程映射，或修復硬體，不要無限增加偏移量。

比例閥規格應包含哪些內容？

Festo 的 MPYE 系列結合了 100-2,000 L/min 公稱流量、5 種公稱尺寸、0-10 V 或 4-20 mA 設定點、最大 0.4% 閥芯行程遲滯，以及依型號而異的 70-115 Hz 限制頻率。這些數值分屬不同的選型軸，必須與確切型號及測試定義綁定（Festo MPYE，2025）。

詢價請求（RFQ）或控制規格應記錄：

• 閥功能：比例壓力、2/2 流量或 5/3 方向控制；
• 製造商、完整型號、韌體、驅動器與線圈；
• 命令類型與跨度，例如 0-10 V、4-20 mA 或現場總線；
• 受控輸出與回授訊號：閥芯位置、壓力、流量、速度、力或位置；
• 死區、中性死區、遲滯、靈敏度、重複性與線性度的定義；
• 每個百分比使用的參考輸入與輸出跨度；
• 供氣與排氣壓力、溫度、介質、流向與下游負載；
• 公稱流量或導通能力，以及該額定值使用的壓力條件；
• 動態資料，包括小階躍反應、限制頻率、濾波與斜坡設定；
• 最小電流、最大電流、PWM 頻率、零點切斷與電流控制方式；
• 氣缸缸徑、活塞桿直徑、行程、有效負載、方向、導向件與對摩擦敏感的密封件；
• 編碼器類型、解析度、安裝、PLC 掃描時間、控制器取樣時間與驗收視窗；
• 帶載雙向驗收測試，包含原始波形與通過／不通過門檻。

閥尺寸仍然重要。尺寸過大會提高小開度附近的流量增益，使每次跨過門檻都造成更大的壓力或速度變化。請使用流量控制閥選型指南確認容量，但要把 Cv 或公稱流量與死區分開。

對壓力調節器應用，請比較壓力輸出規格，不要借用方向閥閥芯資料。比例壓力調節器指南說明了該裝置邊界。

區分閥故障與迴路故障的試車順序

Bürkert 目前的 8605 型號指定可調 80 Hz 至 6 kHz PWM 範圍，以及 0-10 秒斜坡功能。這麼寬的設定範圍足以否定「一個抖動頻率或斜坡速率適用所有比例電磁閥」的想法（Bürkert 8605 型，2026）。

請從訊號向外開始試車：

1. 訊號層：確認 PLC 工程單位、原始計數、極性、零點、跨度、接地，以及閥端實際電壓或電流。
2. 驅動器層：記錄要求電流與實測電流，確認電流控制、PWM 頻率、限制、濾波與熱行為。
3. 閥層：在可取得時量測閥芯回授，接著量測命令增加與減少時的壓力或流量。
4. 氣動層：記錄閥端供氣壓力、腔室壓力、排氣狀態、管路尺寸與同時耗氣的元件。
5. 機械層：檢查導向件、對準、有效負載、破動摩擦、進入緩衝的時刻、外部停止器與側向負載。
6. 回授層：確認編碼器方向、比例換算、解析度、取樣時序、安裝剛性與電氣雜訊。
7. 控制層：從保守增益開始，保護積分器，並比較小階躍與方向反轉。
8. 驗收層：在最低供氣壓力、最大有效負載、熱平衡與持續循環速率下重複測試。

請保存原始波形。單一顯示的位置數字無法顯示閥沒有反應、腔室壓力變化太慢、機構卡住，或控制器反覆跨過中性門檻。氣動氣缸位置控制文章提供更完整的試車記錄。

比例閥死區常見問題：工程師應該問什麼？

目前的製造商資料會分開這些指標：Festo 對 MPYE 閥芯列出最大 0.4% 遲滯，SMC 則對 ITV 壓力調節器系列列出全量程 0.5% 遲滯與全量程 ±0.2% 靈敏度。以下五個答案說明這些數字在機台中能證明及不能證明什麼（Festo；SMC，查閱日期：2026）。

死區與遲滯相同嗎？

不相同。Emerson 將死區定義為方向反轉後、選定輸出改變之前所走過的輸入區間。遲滯則是在校正循環中、相同輸入下上升與下降輸出的最大差異；依 Emerson 的定義，計算時排除死區。請同時報告兩個變數與測試方法（Emerson，2023）。

閥遲滯 0.5% 代表氣缸位置精度 0.5% 嗎？

不代表。SMC 的全量程 0.5% 數值適用於特定 ITV 壓力調節器的遲滯，不是氣缸行程。軸誤差還取決於受控變數、閥功能、氣流、壓力、負載、摩擦、編碼器、控制器、管路容積與驗收方法。請在帶載下測試完整軸（SMC ITV，查閱日期：2026）。

PID 調諧可以消除比例閥死區嗎？

PID 可以驅動命令跨過無作用區，但不能消除實體非線性。過大的積分作用會儲存誤差，並造成過衝或循環。2021 年的實驗將辨識出的死區模型與平滑前饋補償結合後，再評估閉迴路，得到更好的結果（Sunar 等人，2021）。

每個比例電磁閥都應使用抖動嗎？

不應一概而論。Bürkert 8605 型號提供可調 80 Hz 至 6 kHz PWM 範圍與閥件專用參數。適用的頻率、電流範圍與零點行為取決於確切線圈、閥機械結構、介質、壓力、驅動器與控制目標。請遵循匹配的閥件電子設備文件（Bürkert，查閱日期：2026）。

死區應多久重新量測一次？

請依設備狀態與風險設定週期，而不是套用單一日曆規則。試車時建立帶載雙向基準，之後在閥、驅動器、密封件、管路、韌體、壓力或機械變更後，以及反向誤差或追逐趨勢改變時重新量測。Emerson 的診斷方法會將目前波形與出廠時基準比較（Emerson，2023）。

資料來源與技術參考

這 8 個製造商、工程與同儕審查來源，定義死區、區分依型號而異的靜態規格、記錄 0.4% 閥芯遲滯與 70-115 Hz 限制頻率、說明 80 Hz-6 kHz PWM 電子設備，並支持實測死區補償。沒有任何一個來源提供通用的位置精度換算（Festo；Emerson）。

1. Emerson，《控制閥手冊》第六版，2023。查閱日期：2026-07-22。
2. Festo，MPYE 比例方向控制閥，2025/03。查閱日期：2026-07-22。
3. Festo，VPPM-6 比例壓力調節器。查閱日期：2026-07-22。
4. Festo，伺服氣動定位系統。查閱日期：2026-07-22。
5. SMC，ITV1100/2100/3100 電氣氣動調節器。查閱日期：2026-07-22。
6. Bürkert，8605 型 PWM 控制電子設備。查閱日期：2026-07-22。
7. Bürkert，2873 型直接作用 2 路比例閥，2026。查閱日期：2026-07-22。
8. Sunar 等人，使用前饋死區補償改善電氣氣動致動器的位置追蹤控制，2021。查閱日期：2026-07-22。
