工業應用中造成旋轉致動器故障的關鍵失效模式與磨耗點有哪些？

使用 SMC 0.2 至 1 s/90° 範圍，以及密封、軸負載、背隙、緩衝、空氣品質與維修檢查來診斷旋轉致動器故障。

4 分鐘閱讀作者： Jack Chen
分享
旋轉致動器故障模式與磨耗點診斷精選圖片

工業應用中造成旋轉致動器故障的關鍵失效模式與磨耗點有哪些？

關鍵旋轉致動器失效模式包括密封洩漏、軸承損壞、齒條或葉片磨耗、端部止擋與緩衝損壞、聯軸器或鍵鬆動、污染，以及氣路其他位置的故障。真正有用的問題不是哪一種模式最常見，而是哪一條負載路徑、壓力邊界或運動控制元件，能解釋精確致動器型號上的實測症狀。

好的診斷會在更換零件前，把致動器與閥、管路、負載、止擋、感測器和機架分開。這個區分很重要，因為旋轉變慢可能來自運動中的壓力偏低；同一症狀也可能由內漏、卡滯、慣量過大或緩衝損壞造成。先從證據開始，只有當證據指向內部時才拆開本體。

重點摘要

  • 設定限制前，先識別機構與精確型號。
  • 將扭矩、行程時間、洩漏、軸間隙與端部止擋行為，和已記錄的基準值比較。
  • 檢查懸伸負載與停止能量，不要只看壓力。
  • 實體檢查前，隔離氣動與機械儲能。

把故障視為一條鏈失效，而不是一個盒子失效。 指令、閥、壓力與流量、致動器、聯軸器、負載、止擋、感測器和機架共同形成一條運動鏈。軸端症狀告訴你這條鏈在哪裡變得可見，不一定代表故障從那裡開始。

什麼算是旋轉致動器故障？

旋轉致動器故障是指任何所需扭矩、角度、速度、重複性、密封性或結構完整性的損失，不只是軸卡死。Parker 的 XR 維修圖標出兩個軸承，以及獨立密封件、小齒輪軸和齒條活塞總成，因此一個症狀可能源自多條負載路徑（Parker XR service catalog，2026 年 7 月 17 日存取）。

在命名失效零件之前，先分類觀察到的功能損失：

症狀 第一層分支 區分證據
洩漏或壓力衰減 接頭、軸/本體密封、閥 局部洩漏測試、隔離衰減
行程變慢或不完整 低壓、限制、旁通、卡滯 運動壓力、時間、空載測試
動作粗糙或有噪音 異物、軸承、齒條/葉片、對中 聲音位置、隔離後軸感
端部角度誤差 止擋、背隙、鍵、聯軸器、感測器 兩個接近方向與基準
端部撞擊 速度、慣量、緩衝、吸震器 旋轉時間、能量、止擋痕跡
軸間隙 軸承、徑向/推力負載、安裝 實測位移與負載幾何

這種分類可避免常見錯誤：因為致動器失去扭矩就更換密封件。排氣受限或閥端壓力崩落也會造成同樣結果。相反地，提高調壓閥壓力可能短暫掩蓋內漏，同時增加其他位置的應力。

當主要問題是角度漂移、背隙或重複性時，請使用旋轉致動器漂移診斷指南。當任務是定位實體磨耗、判斷是否值得拆解，並避免重複故障時，使用本文。

齒條小齒輪與葉片式致動器的磨耗點

齒條小齒輪與葉片式致動器共用密封件與輸出介面，但內部磨耗路徑不同。Parker 的 XR 圖含有齒條活塞總成、兩個軸承與小齒輪軸，而其 PRN/PRO 手冊涵蓋葉片式單元；因此診斷必須從精確機構與型號開始（Parker XR service catalog，Parker PRN/PRO manual，2026 年 7 月 17 日存取）。

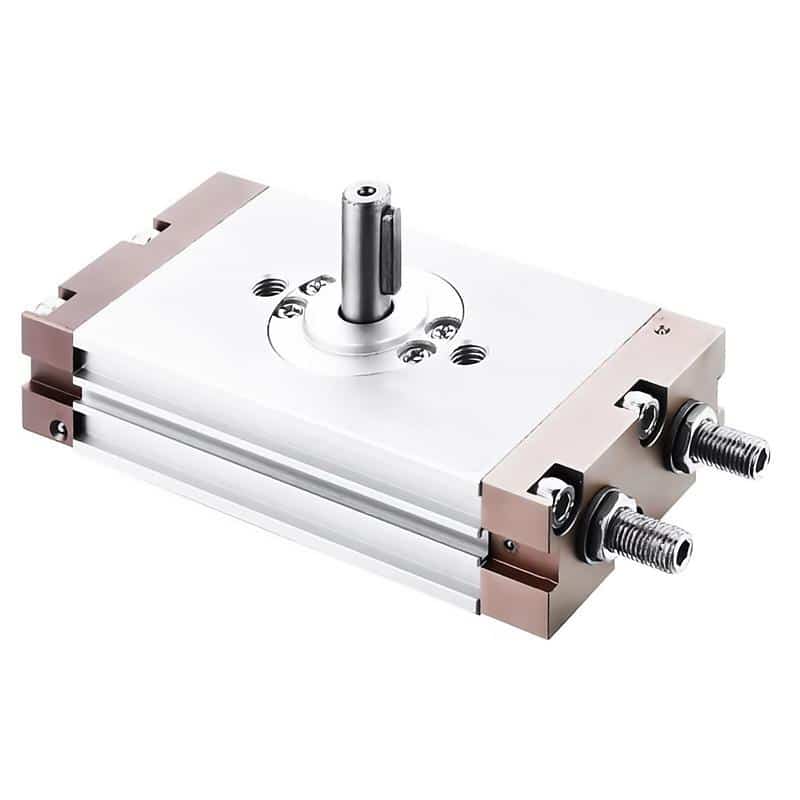

帶輸出軸和兩個氣口的緊湊型齒條小齒輪氣動旋轉致動器

在齒條小齒輪致動器中，活塞密封維持壓力，齒條轉換直線活塞運動，小齒輪把齒條行程轉成軸旋轉，軸承支撐輸出。因此磨耗證據可能出現在活塞密封、齒條齒、小齒輪齒、軸承、鍵、聯軸器、緩衝與調整硬體上。

在葉片式致動器中，壓力作用於腔室內的一片或多片葉片。重要內部表面包括葉片密封、葉片邊緣、腔壁、軸封、軸承或襯套，以及機械止擋或調整系統。腔室刮傷或葉片密封邊損壞，可能造成內部旁通，而外部沒有明顯洩漏。

磨耗點 齒條小齒輪 葉片式 外部原因
壓力密封 活塞旁通、動作不對稱 葉片/端面密封旁通 空氣髒污、熱、流體不相容
扭矩傳遞 齒面拋光或崩角 葉片或腔室刮傷 衝擊、過載、對中不良
輸出支撐 軸承間隙、密封磨耗 襯套/軸承或軸封磨耗 懸伸或推力負載
止擋/緩衝 調整件鬆動、緩衝碎屑 止擋痕跡與回彈 速度或能量過高
位置介面 鍵微動磨耗、齒輪間隙 軸/聯軸器移動 機架、止擋或感測器鬆動

機構比較在檢查時很重要。技術員若在葉片式單元內尋找磨耗齒輪，就走錯了故障樹。同樣地，若用單齒條背隙假設判斷雙齒條設計，也會出錯。若機構本身可能不適合該工況，請參考齒條小齒輪與葉片式選型指南。

密封洩漏如何造成旋轉致動器故障？

密封問題可能表現為外部洩漏、扭矩下降、行程時間不穩，或軸無法保持。Parker 為其 PRN/PRO 葉片式致動器指定 5 µm 或更細的過濾器，並要求維護後做洩漏測試，這直接把空氣潔淨度與驗證連到密封可靠性（Parker PRN/PRO manual，2026 年 7 月 17 日存取）。

先把外部洩漏與內部旁通分開。外部洩漏是空氣從接頭、氣口螺紋、本體接合面、調整螺絲或軸封逸散到大氣。內部旁通是空氣跨越致動器內部壓力邊界，通常表現為扭矩偏低、爬行、動作變慢，或從相反腔室排氣。

依照機台核准的能量控制與測試程序，使用這個順序：

  1. 先記錄供氣壓力、運動中兩個致動器氣口的壓力、旋轉時間、負載、方向與溫度，不要先更動任何項目。
  2. 檢查管路插入、接頭、氣口螺紋、本體接合面、調整硬體與軸封區域。
  3. 只在可接近外部接合處使用核准的洩漏檢測液。不要把下游排氣口冒泡誤認為致動器本體洩漏。
  4. 依迴路允許方式隔離閥與致動器支路。洩漏的閥芯可能模仿致動器旁通。
  5. 比較兩個旋轉方向。方向特定的損失可把故障縮小到某一腔室、某一緩衝路徑或某一負載條件。
  6. 任何維修後，在相同記錄條件下重做功能與洩漏測試。

不要套用通用密封壽命數字。SMC 為 CRQ2 系列指定 0 到 60°C 且不得結冰，但溫度、空氣化學、潤滑政策、循環曲線、壓力、軸狀態與密封材質仍都取決於型號與應用（SMC CRQ2 catalog，2026 年 7 月 17 日存取）。

更換密封也需要檢查軸。新的唇形密封若在刮傷、腐蝕或偏心的軸上運轉，可能很快再漏。清潔零件前，記錄密封方向、潤滑狀態、磨耗軌跡、碎屑位置與配合表面狀態。

依我們的經驗，最有用的拆解證據常在前五分鐘就被洗掉。清洗零件前，先拍攝沉積物、拋光接觸區、撕裂密封邊、齒痕與潤滑分布。這些圖樣能區分污染、對中不良、反覆撞擊，以及單純年久造成的密封更換。

軸負載與對中不良為何會損壞軸承和齒輪？

軸負載限制取決於型號，不是通用的輕負載規則。SMC 的 CRQ2X 表格在 10 到 40 尺寸範圍內列出 14.7 到 98 N 的允許徑向負載，並仍建議盡可能避免直接軸負載（SMC CRQ2X/MSQX catalog，2026 年 7 月 17 日存取）。

懸伸負載會在致動器軸上產生彎矩：

M=F⋅LM = F \cdot L

其中，MM 是 N·m 單位的彎矩，FF 是 N 單位的徑向力，LL 是從支撐軸承或型錄參考點到負載作用線的垂直距離，單位為公尺。即使承載質量不變，偏移量加倍也會讓彎矩加倍。

型錄允許徑向力並不代表可以忽略力臂、推力、動態負載或衝擊。請使用精確型號的圖面與負載圖。緊湊型旋轉致動器可能需要外部軸承、推力軸承、撓性聯軸器或導向負載，讓致動器只傳遞扭矩，而不是變成機台的結構軸承。

請尋找這些負載相關磨耗特徵：

  • 軸封單側磨耗更重，表示偏心運動或側向載荷。
  • 齒面接觸不均，表示軸撓曲、本體變形或對中誤差。
  • 鍵、聯軸器或安裝面出現微動磨耗，指向反轉扭矩下的微小移動。
  • 重建後反覆出現軸承間隙，表示外部負載路徑從未被修正。
  • 軸承發熱但沒有相對應的空氣洩漏，表示摩擦或預壓；但只靠溫度無法辨識原因。

把兩支未對中的軸剛性連接，會迫使軸承承受偏移或角度誤差。SMC CRQ2 維護手冊建議在致動器軸線延伸時做對中並使用撓性接頭；也建議避免直接操作負載作用於軸上（SMC CRQ2 maintenance manual，2026 年 7 月 17 日存取）。

同樣的負載路徑觀念也適用於直線側向負載：應讓機台負載經由合適軸承結構導向，而不是要求致動器內部支撐吸收未定義彎矩。幾何與型錄參考點不同，因此仍以精確旋轉致動器負載圖控制檢查。

過高動能如何損壞止擋、緩衝與齒條？

即使穩態扭矩看似足夠，停止能量也能摧毀致動器。SMC 列出允許動能，從 CRQ2 10 尺寸橡膠緩衝的 0.00025 J，到 40 尺寸氣緩衝的 0.4 J，並警告超過型號限制可能損壞內部零件（SMC CRQ2 catalog，2026 年 7 月 17 日存取）。

旋轉負載的動能為：

Ek=12Iω2E_k = \frac{1}{2} I \omega^2

其中，EkE_k 是焦耳單位的旋轉動能，II 是 kg·m² 單位的總轉動慣量，ω\omega 是 rad/s 單位的角速度。因為速度是平方項，當慣量不變時，角速度加倍會讓動能變成四倍。

行程端損壞通常比壓力讀值留下更好的證據。檢查調整螺栓、鎖緊螺母、緩衝碎片、緩衝針、針閥設定、吸震器、止擋面、齒條齒端、鍵與安裝緊固件。回彈、新的金屬敲擊聲，或隨速度改變的最終角度，都指向停止系統。

不要在未檢查旋轉時間與能量前，就關小緩衝針閥來掩蓋撞擊。緩衝調整不當可能讓行程末段過慢、提高背壓，並使機台錯過節拍。相反地，開太大或無效的緩衝會把撞擊傳入齒、軸承、止擋與機架。

使用旋轉致動器扭矩計算指南重建負載帳。若需要快速獨立檢查，氣動旋轉致動器扭矩計算器可估算負載、摩擦與加速需求。扭矩選型與停止能量驗證仍是分開檢查。

反覆緩衝失效通常是系統線索。 只更換損壞緩衝可恢復犧牲件，但不一定消除原因。重新計算慣量，量測實際旋轉時間，檢查外部止擋，並確認流量控制沒有為了補回其他地方失去的循環時間而被打開。

解讀背隙、角度誤差與粗糙動作

背隙取決於機構，因此最終角度鬆動不會自動證明軸承磨耗。SMC 說明單齒條 CRA1 致動器會產生輸出軸背隙，而雙活塞 CRQ 與 MSQ 設計會抑制輸出軸背隙；止擋行為與保持扭矩仍需按型號解讀（SMC rotary actuator FAQ，2026 年 7 月 17 日存取）。

背隙是方向反轉後損失的角向運動。從兩個接近方向量測角度。如果最終位置主要在反轉後改變，檢查齒輪間隙、鍵與聯軸器移動、止擋接觸和連桿間隙。如果從同一接近方向也會變化，檢查運動壓力、摩擦、緩衝反應、感測器安裝與止擋順應性。

粗糙動作需要不同測試。在致動器已隔離、殘餘能量受控且負載安全支撐後，依製造商允許方式，比較有無外部負載時的軸端手感。只有耦合後才卡滯，通常指向外部對中或機台軸承。隔離後仍粗糙，則指向內部軸承、齒輪、葉片、污染或密封損壞。

測試結果 最有用的解讀 下一步檢查
自由間隙隨接近方向改變 背隙或外部連桿間隙 鍵、聯軸器、齒輪設計、止擋接觸
最終角度隨旋轉速度改變 緩衝、回彈、止擋順應性、感測器時序 旋轉時間、緩衝設定、止擋痕跡
解除耦合後粗糙消失 外部對中不良或承載故障 聯軸器對中、導向負載、機台軸承
解除耦合後仍粗糙 內部支撐或扭矩傳遞磨耗 軸承、齒條/小齒輪、葉片、腔室、碎屑
誤差只在負載下出現 扭矩不足、壓力損失、內部旁通、結構撓曲 運動壓力、負載扭矩、洩漏、機架剛性

在假設內部磨耗前，先檢查鬆動的調整硬體。SMC 指出，在某些環境與條件下，CRQ2 角度調整鎖緊螺母可能隨操作次數增加而鬆動；若影響動作，需重新調整（SMC CRQ2 catalog，2026 年 7 月 17 日存取）。

應如何檢查污染與環境？

ISO 8573-1 將壓縮空氣污染物分為三組：顆粒、水與油。它不會為每一個致動器指定同一種過濾器；Parker 另為 PRN/PRO 系列指定 5 µm 或更細過濾，這說明空氣處理必須同時遵循系統純度目標與型號手冊（ISO 8573-1，Parker PRN/PRO manual，2026 年 7 月 17 日存取）。

檢查污染路徑，不要只看失效密封。記錄濾芯狀態、排水功能、下游管路、氣口方向、排氣裝置、壓縮機帶油、近期管路施工、清潔化學品、沖洗暴露、環境粉塵與結冰風險。新致動器內的碎屑可能來自上游，也可能在安裝時進入。

發現 可能機制 修正方向
硬顆粒與線性刮痕 磨蝕性污染 找出來源、清潔迴路、確認過濾與裝配做法
鏽蝕、水滴或膨脹沉積物 液態水或腐蝕暴露 檢查乾燥、排水、溫度、外殼與材料相容性
黏性漆膜或油泥 油品劣化或潤滑劑不相容 檢查壓縮機帶油、潤滑政策與製造商指引
乾燥拋光密封軌跡 摩擦、核准潤滑不足、對中不良 確認免給油/給油規格與軸狀態
損傷集中在單一氣口或方向 進入路徑、方向性負載或特定腔室故障 追查氣口、閥、排氣、負載與緩衝支路

Parker 警告 PRN/PRO 系列不得使用含腐蝕性氣體、化學品或鹽分的空氣，在排水量高時建議使用乾燥機，並要求定期排放過濾器。SMC 對標準 CRQ2 型錄列出 0 到 60°C 且不得結冰。這些都是產品說明，不是通用環境限制。

使用 ISO 8573-1 空氣品質指南指定純度等級，並用 FRL 維護指南檢查本地過濾、調壓、排水與潤滑政策。除非製造商允許，不要向免給油致動器添加潤滑油。

如何安全診斷即將失效的旋轉致動器？

安全診斷從能量控制開始，而不是洩漏測試。OSHA 29 CFR 1910.147 涵蓋氣動能量，並要求維修前解除、限制或以其他方式使儲存或殘餘能量安全；ISO 4414 同樣處理氣動系統的維護與可靠運作（OSHA，ISO 4414，2026 年 7 月 17 日存取）。

使用現場核准的上鎖掛牌程序和致動器手冊。中封閥可能在閥與致動器之間困住壓力。重力、彈簧、配重、升起治具與旋轉慣量，也可能在供氣閥關閉後仍儲存能量。

步驟 1：定義症狀與接受限制

寫出實際故障敘述，例如「在相同負載下，旋轉時間高於已記錄基準值」、「軸端存在外部洩漏」，或「最終角度因接近方向而異」。避免「致動器無力」這種模糊工單。

步驟 2：記錄運行條件

擷取完整型號、運動中的致動器壓力、旋轉時間、角度、方向、循環率、負載、重心半徑、方向、閥狀態、流量控制設定、溫度、近期維護與故障歷史。在移動任何項目之前，拍攝聯軸器、止擋、安裝、管路與調整件。

步驟 3：分離氣路與機械負載

檢查供氣與排氣限制、壓力變化、閥洩漏、管路損壞與流量控制設定。然後只有在機台設計與製造商程序允許時，才比較有載與無載行為。當運動壓力會隨其他機台需求改變時，壓力波動診斷指南會有幫助。

步驟 4：檢查外部磨耗點

檢查安裝緊固件、調整鎖緊螺母、止擋面、吸震器、軸封、鍵、聯軸器、外部軸承、感測器支架與線纜拉力。使用該型號指定的參考點與方法量測軸間隙。不要用大型旋轉機械的通用振動閾值替代。

步驟 5：只有在能回答故障時才授權拆解

拆解前，確認維修包、圖面、潔淨流程、量測工具、扭矩值與合格人員都已準備好。保留磨耗證據。若製造商限制拆解或要求返廠服務，遵循該指示。

步驟 6：以受控測試驗證維修

清除工具和人員，依核准程序恢復能量，完成功能與洩漏測試。將旋轉時間、壓力、角度、聲音、溫度與洩漏與維修前基準比較。一次成功循環不能證明維修完成。

完整氣動致動器維護清單涵蓋更廣泛的維護迴路。本文診斷流程聚焦於旋轉磨耗與故障定位。

旋轉致動器故障：修理、重建還是更換？

重建決策應依證據與零件可得性，而不是固定年限。Parker 的 XR 維修型錄把軸承、密封、小齒輪軸、齒條活塞總成、緩衝零件與硬體分開，並要求訂購備件時提供型號與序號（Parker XR service catalog，2026 年 7 月 17 日存取）。

當致動器本身通過基準測試，且故障只限於可接近的管路、接頭、安裝、聯軸器、止擋、感測器或核准調整硬體時，修理外部介面。確認修正該介面後，在原負載下症狀消失。

當磨耗限於支援的維修零件、外殼與軸仍在製造商限制內、根因已修正，且合格服務能恢復潔淨度、潤滑、緊固件扭矩、時序與測試條件時，重建致動器。密封包不是崩齒、腔室刮傷、軸彎曲或軸承座過載的解方。

當結構或精度關鍵表面已損壞、零件不可得、維修未被授權、型號不適合負載或環境，或已確認維修範圍接近更換且技術風險更高時，請更換致動器。若同一磨耗圖樣在正確重建後再次出現，也應考慮重新設計。

使用採購與維護都能理解的處置記錄：

決策輸入 需要記錄
識別 製造商、完整型號、序號/日期碼、旋轉角、軸、緩衝、開關選項
故障證據 症狀、量測、照片、磨耗圖樣、受影響方向、碎屑狀態
應用 負載、慣量、偏移、方向、壓力、旋轉時間、循環曲線、環境
零件與能力 核准維修包、手冊、工具、公差、技術員資格、測試治具
根因修正 負載支撐、對中、空氣品質、止擋能量、設定、防護、程序
驗證 洩漏結果、壓力、時間、角度、間隙、聲音、溫度、重複循環結果

如需更換審查，請透過技術聯絡頁面送出完整型號、軸與安裝圖、負載幾何、最低運動壓力、旋轉角度與時間、循環曲線、止擋方式、環境條件、照片與故障證據。這樣的資料包比「同尺寸旋轉致動器」更有用。

旋轉致動器故障 FAQ

SMC CRQ2 型錄涵蓋五種尺寸、三種標稱旋轉選項與數種緩衝配置，因此通用磨耗限制不可靠。以下回答提供決策規則，但軸負載、能量、壓力、溫度、維修零件與檢查方法仍必須來自精確型號文件（SMC CRQ2 catalog，2026 年 7 月 17 日存取）。

旋轉致動器密封失效的第一個徵兆是什麼？

沒有單一第一徵兆。外部氣泡或聲音指向對大氣洩漏；扭矩下降、行程變慢、爬行，或相反腔室排氣，可能表示內部旁通。訂購密封包前，先記錄壓力與時間、隔離閥支路並定位洩漏。

軸間隙一定代表致動器軸承磨耗嗎？

不是。量到的間隙可能來自致動器軸承、鍵、聯軸器、外部連桿、機台軸承、止擋或齒輪設計。判定內部軸承前，請在定義點比較位移、從兩方向接近、安全卸除外部機構，並使用精確型號的允許負載與背隙資訊。

提高氣壓能補償磨耗的旋轉致動器嗎？

較高壓力可能暫時增加可用扭矩，但不會修復洩漏、軸承損壞、對中不良、齒面磨耗、腔室刮傷或停止能量過高。提高壓力也可能增加撞擊與應力。請量測運動中的壓力，並在致動器額定壓力範圍內修正根因。

氣動旋轉致動器應多久重建一次？

若製造商提供週期或狀態準則，先採用該準則；再根據循環次數、負載、旋轉時間、洩漏趨勢、環境、空氣品質與檢查結果調整維護計畫。通用年度重建可能浪費仍可用零件，也可能漏掉已超出限制的高工況致動器。

為什麼重建後的致動器很快又失效？

重複失效通常表示根因仍在被更換零件之外。檢查軸負載、對中、動能、緩衝或止擋設定、污染來源、壓力變化、維修手法、配合表面損傷與型號適用性。再次重建同一總成前，先把新的磨耗圖樣和上次記錄比較。

資料來源

九項主要參考支撐本診斷方法：四項 SMC 資源、兩本 Parker 手冊、兩項現行安全與空氣品質標準，以及 OSHA 危險能量指引。製造商數值只針對具名產品系列引用，因為允許負載、動能、過濾、溫度、背隙與維修指示會隨機構與型號而變。
