深入解析氣缸活塞密封件的材料科學
氣缸活塞密封件不能只用 NBR、FKM、PU 或 PTFE 這幾個字母來定義。它的表現來自一套完整系統：聚合物化學、填料、硫化、硬度、唇口幾何、增能元件、溝槽、缸孔表面、潤滑劑、壓力、速度、溫度與接觸介質。只要改變其中一層，同一材料家族就可能呈現截然不同的結果。
因此，原始聚合物的溫度極限並不等於氣缸額定值。真正有用的工程問題是：具體配方與密封輪廓能否在所選氣缸內維持接觸壓力、控制潤滑膜、抵抗磨耗，並在反覆運動後恢復。
重點摘要
- ASTM D395 定義了 3 種壓縮永久變形試驗方法，但該試驗本身不能預測動態密封壽命。
- 材料家族、配方、輪廓、溝槽、表面與潤滑必須作為一套系統共同驗證。
- 產品專用的壓力、速度、溫度與介質限制，優先於通用聚合物圖表。
聚合物家族不是完整的活塞密封規格
共 55 頁的 ISO 3601-2:2025 標準規定一般液壓與氣動應用的 O 型環溝槽尺寸，包括氣缸缸孔與活塞桿，但它不會把聚合物名稱變成完整的密封額定值（ISO 3601-2:2025）。幾何與配方仍是兩項不同的工程決策。
彈性體家族描述的是主鏈化學。商用配方還包含硫化系統、補強填料、增塑劑、加工助劑、抗氧化劑、顏料及其他成分。丙烯腈含量會改變 NBR 的表現；硫化化學會改變 FKM 的表現；不同的聚氨酯化學也會對水分、熱與反覆彎曲產生不同反應。
例如，兩種名義硬度相同的 NBR 配方，可能使用不同的丙烯腈含量、增塑劑、填料與硫化系統。它們的低溫回復、吸油膨潤、壓縮永久變形與摩擦未必相同。依我們的經驗，把材料家族代碼直接當作採購規格，是造成替換品定義不清的常見原因。

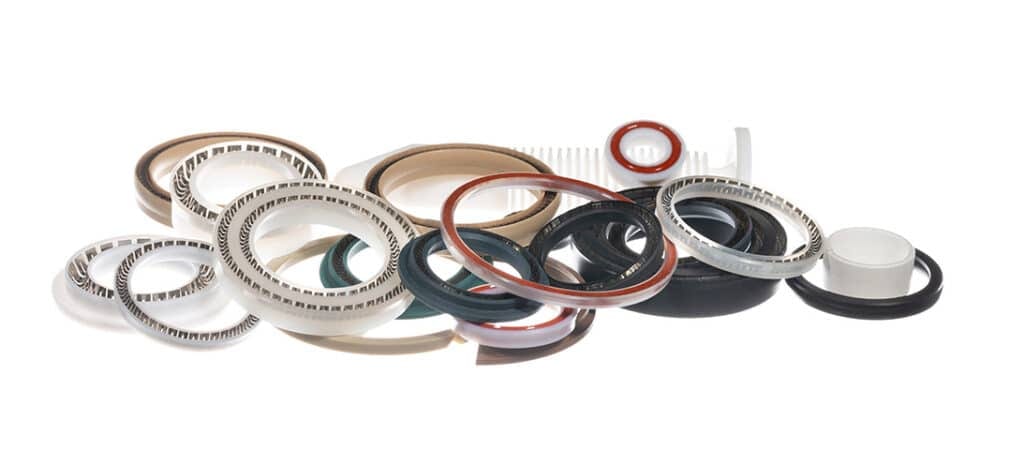

模製輪廓又會改變配方的工作方式。U 形密封圈使用柔性唇口；緊湊型雙作用活塞密封可能同時負責密封與導向；PTFE 滑環通常需要彈性體增能元件，因為 PTFE 不會像橡膠一樣回復；耐磨環承受側向負載，但不是主要的壓力密封唇。
把兩者分開看可避免常見的規格錯誤。替換訂單只寫「NBR 活塞密封」並不足夠。RFQ 應列明氣缸系列、缸徑、溝槽或維修包代碼、運動、壓力、速度、溫度、潤滑劑、空氣狀況、清潔劑及合規要求。
若要廣泛比較不同材料家族，請參閱 氣缸密封材料選型指南。本文聚焦於使同一材料家族內兩種配方產生不同表現的機制。
彈性體如何形成密封並恢復？
特定 Parker Z5 活塞密封件採用 N3578 NBR，額定溫度為 -30 至 +100 °C、最高 16 bar、速度 1 m/s；Z5 家族另有其他依配方而異的限制（Parker Z5 N3578）。因此，同一密封輪廓既有家族適用範圍，也有較窄的指定零件額定值。
彈性體具有黏彈性。聚合物鏈受力時會變形，移除負載後再朝原來排列恢復。「黏性」部分造成隨時間變化的損失與遲滯；「彈性」部分提供恢復能力與接觸力。活塞密封同時需要變形與回復。
低溫時，分子運動減慢，配方接近玻璃轉移區時會變硬，密封唇可能無法再跟隨缸孔變化或順利換向。高溫時，配方可能軟化、老化、失去強度或持續交聯。整個聚合物家族都不存在單一且通用的轉變溫度。
硬度也很容易被誤用。較硬的配方能抵抗擠出與變形，但可能需要更高壓力才能貼合密封線；較軟的配方較容易跟隨細小不規則表面，卻也可能增加黏著或更易受損。邵氏硬度並不能衡量密封壽命。
實際重要的性能不是最高硬度、伸長率或抗拉強度，而是在真實壓縮量、停留、循環、溫度、介質暴露與表面交互作用共同影響後，仍能保留多少接觸力。應把各項性能當作證據測試，再重新連結到已安裝的密封系統。
壓縮永久變形與應力鬆弛如何造成洩漏？
ASTM D395-18(2025) 定義 3 種壓縮永久變形方法：在空氣中施加恆定力、在空氣中保持恆定變形，以及按材料硬度調整的恆定變形。標準指出這些試驗主要代表靜態壓縮應力，因此僅憑較低的實驗室結果不能證明動態活塞密封的耐久性（ASTM D395).
壓縮永久變形 是壓縮試片釋放並經過規定恢復後仍殘留的變形。常用的恆定變形式計算如下：
其中， 為原始變形量的壓縮永久變形百分比， 為試片原始厚度， 為經過規定恢復時間後的厚度，而 為壓縮時的間隔片厚度。報告結果時必須同時列出時間、溫度、介質、試片幾何、變形量與恢復程序。
應力鬆弛 是材料維持固定變形時，密封力逐漸下降的現象。Parker 指出，它取決於彈性體種類、混合配方、加工、變形量、厚度、時間、溫度與介質；不同試驗方法只有在完全相同條件下才能比較（Parker O 型環手冊).
這對氣缸為何重要？密封件必須維持足夠的徑向接觸，在低壓與換向時封閉洩漏路徑。若接觸力下降，同時唇口磨耗或收縮，密封件外觀看起來尚未嚴重損壞之前，內部旁通就可能已經開始。
不要只憑「壓縮永久變形：18%」一行數據排列配方優劣。應詢問試驗方法、溫度、時間、介質、原始變形量、試片類型、恢復時間，以及數值來自標準試片還是成品，然後只比較條件相同的結果。
膨潤為何可能短暫改善密封，最後仍然失效？
Parker 警告，動態密封若收縮超過 3% 至 4% 可能很嚴重，因為抽出作用與體積損失會放大壓縮永久變形的影響，使材料離開配合表面（Parker O 型環手冊）。短期膨潤不能證明長期相容性。
流體進入彈性體後，密封件可能體積增加、變軟並改變強度。適度膨潤會暫時增加接觸，因此可能掩蓋正在發展的相容性問題。過度膨潤則會提高摩擦、扭曲唇口、占滿必要的溝槽空間或削弱材料，氣缸之後可能動作遲緩，或在換向時撕裂密封件。
抽出作用的方向相反。空壓機油、清潔化學品、製程蒸氣或不相容潤滑劑可能移除增塑劑或其他成分。密封件暴露後或乾燥後可能變硬並收縮。例如，沖洗、換用潤滑劑或週末停機後才出現的洩漏，值得回查介質暴露歷史。
相容性也取決於具體配方。EPDM 常用於熱水、蒸汽、臭氧與極性流體，但通常不適合石油類油品。NBR 常與礦物油相容，但嚴苛清潔程序、臭氧與過熱蒸汽可能排除某一特定配方。FKM 可耐多種油品與化學品，但胺、鹼、蒸汽、低溫及特殊製程流體仍須查核確切配方資料。
食品與飲料機械不能只接受「FDA 核准橡膠」這種籠統說法。應索取成品配方聲明、適用法規、抽出或遷移試驗依據、預定食品類型、溫度、接觸時間、清潔化學品、顏色要求與追溯資料。合規性屬於具名材料及其使用條件，而不是某個聚合物縮寫。
摩擦、潤滑與表面粗糙度如何交互影響？
Trelleborg 公布的氣動活塞密封產品範圍涵蓋 4 至 250 mm、最高 1.6 MPa、-40 至 +85 °C，以及列示聚氨酯與 FKM 產品的 1 m/s 速度（Trelleborg 產品範圍）。這些限制適用於指定產品，不適用於以相同聚合物製成的所有密封件。
動態密封需要在密封件與缸孔之間維持受控薄膜。油膜太少會增加黏著、發熱與磨粒磨耗；太多則可能增加洩漏，或把潤滑劑帶離接觸面。密封唇、配方、缸孔表面、潤滑脂、壓力、速度、停留、行程與換向頻率共同決定這項平衡。
低摩擦不等於低磨耗。未填充 PTFE 的摩擦很低，但蠕變與有限的彈性恢復可能使它不適合單獨作為活塞密封。填充 PTFE 會改變剛性、磨耗、熱膨脹與對偶面的交互作用。彈性體增能元件能恢復接觸力，但它也帶來自身的溫度與介質限制。
聚氨酯在緊湊型氣動密封輪廓中通常具有良好耐磨與抗撕裂性能，但它不是單一材料。熱塑性聚氨酯與澆注或熱固性聚氨酯可採用不同的軟鏈段、硬鏈段、添加劑及加工途徑。耐水解、低溫柔性、耐熱性與潤滑摩擦都必須在配方層級確認。
黏滑是系統症狀。當靜摩擦高於動摩擦，而氣動順應性反覆儲存並釋放能量時，就可能發生黏滑。更換配方前，應檢查密封過盈、潤滑劑狀況、缸孔表面、壓力穩定性、流量控制、對中、側向負載、速度與停留時間。 低速氣缸黏滑指南 提供運動層級的診斷方法。
比較 NBR、聚氨酯、FKM 與 PTFE
Parker 的 Z5 氣動活塞密封家族列有 NBR、HNBR 與 FKM 選項，但某個指定 N3578 NBR 零件的額定溫度為 -30 至 +100 °C，而家族頁面涵蓋更廣、依配方而異的範圍（Parker Z5 活塞密封）。應比較完整配方與密封輪廓，而不是聚合物標題中的概略極限。
| 材料系統 | 可作為起點的優勢 | 需要驗證的限制 | 常見活塞密封用途 |
|---|---|---|---|
| NBR 配方 | 與油品相容、供應成熟、機械性能均衡 | 低溫回復、熱老化、臭氧、清潔劑相容性、壓縮永久變形 | 已驗證氣缸系列中的通用彈性體唇形或緊湊型密封 |
| 聚氨酯配方 | 耐磨耗、抗撕裂、緊湊唇形、承載能力 | 水解、熱、低溫柔性、乾運轉摩擦、特定化學品下的表現 | 耐磨 U 形密封圈或緊湊型氣動活塞密封 |
| FKM 配方 | 較高溫度能力，並耐多種油品與化學品 | 低溫柔性、蒸汽、鹼、胺、硫化系統與牌號差異 | 特殊溫度或化學介質用彈性體密封 |
| EPDM 配方 | 熱水、蒸汽、臭氧、耐候性及多種極性流體 | 石油類油品、潤滑脂及應用專用清潔化學品 | 潤滑相容時的特殊介質或沖洗應用 |
| 矽橡膠或 VMQ 配方 | 低溫柔性及特定高溫能力 | 抗撕裂、耐磨耗、動態磨耗、滲透性、安裝損傷 | 密封輪廓驗證後的特殊低溫或低摩擦用途 |
| 填充 PTFE 加增能元件 | 低滑動摩擦、廣泛耐化學性、可控制擠出 | 蠕變、固有回復有限、填料磨耗、增能元件限制、表面粗糙度 | 低摩擦或特殊介質應用的增能式滑環密封 |
PEEK、尼龍與其他工程塑膠也應納入討論，但它們通常用作導向環、耐磨環、擋圈或結構元件，作用可能是承受側向負載、控制擠出間隙或防止金屬接觸。把所有聚合物環都稱為活塞密封，會抹去導向與壓力密封之間的差別。
上述 Parker 與 Trelleborg 指定產品資料都呈現相同決策模式：有用的額定值附著在配方與輪廓組合上。根據我們的製造經驗，圖面若只註明聚合物與名義硬度，仍會留下太多未受控制的變數，無法可靠替換。
若當前任務是從材料家族中選擇，先參閱 密封材料應用指南；若問題是熱暴露，請參閱 溫度與密封材料指南。兩者都不能取代指定產品資料。
填料、硫化系統與密封幾何會改變什麼？
Parker O-Ring Selector 可搜尋超過 2,500 種材料，並把材料選擇與尺寸、公差、熱膨脹及體積膨潤結合（Parker O 型環選型工具）。這種規模說明，只有四列的聚合物圖表無法驗證已安裝氣缸活塞密封。
碳黑可補強彈性體並改變模數、硬度、電氣特性、磨耗與加工。二氧化矽、礦物填料、纖維、顏料、增塑劑、潤滑添加劑與穩定劑也會改變其他性能。在 PTFE 系統中，玻璃、碳、青銅、石墨或聚合物填料可改變磨耗、蠕變、導電性與對偶面要求。
硫化系統很重要，因為它建立使彈性體能夠恢復的網路。交聯密度會影響模數、伸長率、壓縮永久變形、耐熱性與化學反應。更多交聯不一定更好：它可能改善某些尺寸穩定性，卻降低柔性或抗裂紋擴展能力。
幾何的影響可能大於配方間的小幅差異。唇口厚度控制柔性；初始過盈影響起動摩擦與低壓密封；倒角與圓角影響安裝損傷；溝槽容積必須為變形與介質引起的膨潤預留空間；壓力方向則決定唇口受到增能還是卸載。
密封過盈 是密封唇與缸孔之間刻意設計的尺寸重疊，用來建立初始接觸。過盈太小會削弱低壓密封；太大則會提高起動力、發熱與磨耗。從我們對密封與溝槽圖面的分析來看，這個界面往往比一般硬度比較更具操作價值。
應把這條鏈視為追溯要求。若供應商無法把成品密封代碼連結到配方、輪廓圖、溝槽、潤滑與試驗條件，材料名稱只能作為描述，仍不足以批准設計。
活塞密封驗證流程
ISO 3601-2:2025 提出 2 種設計途徑：先選 O 型環再設計溝槽，或先確定缸孔或活塞桿硬體再選擇合適的 O 型環。標準也指出，特殊應用的溝槽尺寸應由製造商與使用者協議（ISO 3601-2:2025).
對專有活塞密封輪廓，也應以產品專用資料遵循同樣紀律。先定義運轉範圍，再確認安裝界面。
缺少以下任何追溯連結，都會使驗證失去可靠性：
- 成品密封代碼須連結到受控配方與輪廓圖。
- 溝槽、缸孔表面、潤滑劑與組裝方法須連結到該輪廓。
- 試驗條件與驗收限值須連結到真實氣缸工況。

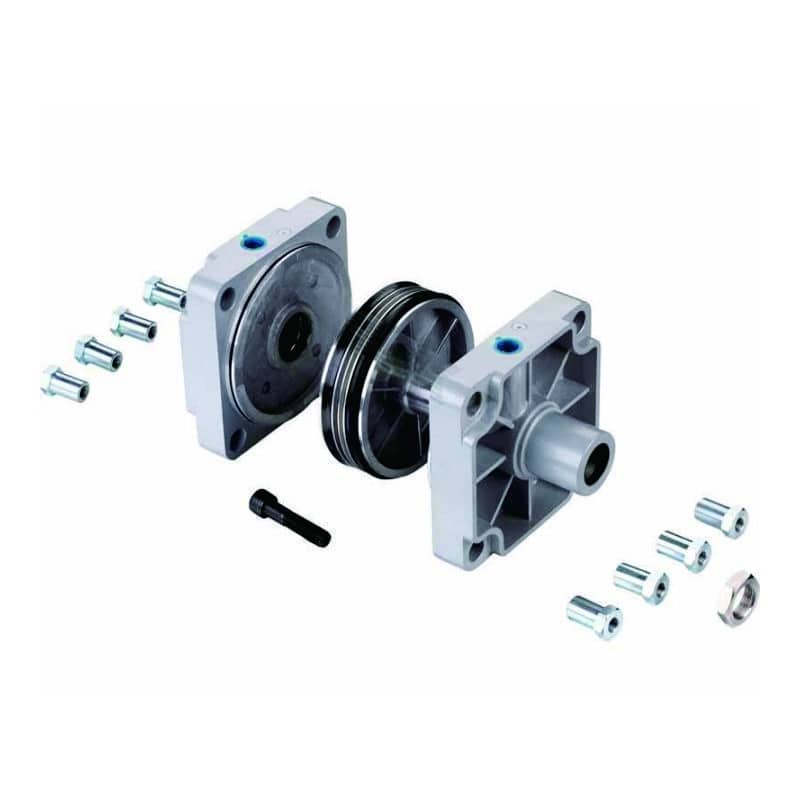

- 確認硬體： 氣缸系列、缸徑、行程、活塞結構、溝槽尺寸、擠出間隙、缸孔材料與表面、連接口、緩衝與導向。
- 定義運動： 速度範圍、循環頻率、停留、換向、行程利用率、加速度、長時間停止後的啟動，以及所需低速平順性。
- 定義負載與壓力： 工作與峰值壓力、壓力方向、側向負載、力矩、衝擊，以及停止時可能被困住的壓力。
- 列出所有暴露條件： 壓縮空氣油霧、潤滑脂、冷凝水、清潔劑、製程蒸氣、粉塵、臭氧、紫外線、沖洗，以及密封位置的溫度。
- 規定驗收條件： 容許洩漏、起動力、運轉摩擦、磨耗、尺寸變化、壓縮永久變形或力保持率、循環時間與檢查間隔。
- 管制零件： 供應商、圖面版次、配方代碼、硫化與生產追溯、檢驗方法、儲存、保存期限及變更通知要求。
台架試驗應重現風險，而不只是累積大量循環次數。冷啟動問題需要低溫浸置與真實停留時間；沖洗問題需要使用實際清潔劑、濃度、溫度、暴露時間、沖洗與乾燥順序；黏滑問題需要實際缸孔表面、潤滑脂、壓力、速度、側向負載與停止時間。不要只運轉到密封件仍能動作就宣稱合格。試驗前先定義失效：洩漏率增加、摩擦上升、可見磨耗、擠出、尺寸變化、裂紋、接觸力損失、污染或無法滿足運動要求。記錄中間量測值，才能看見失效趨勢。
失效密封件能揭示哪些根本原因？
ISO 8573-1 以 3 類污染物劃分壓縮空氣純度：微粒、水與油。這些暴露條件會改變摩擦、潤滑、腐蝕與密封狀況，但標準並未為每支氣缸規定一個通用純度等級（ISO 8573-1）。清潔零件前，先保存運轉證據。
| 證據 | 較符合的原因 | 需要確認的資料 |
|---|---|---|
| 均勻拋光狀磨耗 | 正常使用磨耗、高摩擦、不適合的配方或潤滑不足 | 循環次數、速度、溫度、潤滑脂、缸孔表面與洩漏趨勢 |
| 磨耗集中在單一區域 | 側向負載、未對中、導向件磨耗或活塞變形 | 相對應的導向磨耗、氣缸對中、負載方向與缸孔痕跡 |
| 唇口變硬、發亮或龜裂 | 熱老化、低溫彎曲、臭氧、化學抽出或摩擦過大 | 配方代碼、局部溫度、暴露歷史與實驗室比較 |
| 材料變軟、膨潤或發黏 | 吸收流體、清潔劑不相容、潤滑脂錯誤或熱劣化 | 質量與體積變化、介質身分、硬度與參考樣品 |
| 唇口收縮或失去接觸 | 抽出、老化、應力鬆弛或配方錯誤 | 尺寸比較、介質歷史、保持力或壓縮永久變形資料 |
| 平行刮痕或嵌入微粒 | 磨粒污染、缸孔損壞或安裝碎屑 | 微粒鑑別、過濾器歷史、缸孔檢查與組裝記錄 |
| 唇口切傷、缺口或翻捲 | 倒角銳利、工具錯誤、方向不正確、扭曲或強制組裝 | 溝槽邊緣、安裝方法、零件身分與首次洩漏時間 |
| 邊緣擠出或啃蝕 | 間隙、壓力、溫度或側向負載過大，或缺少支撐 | 實測間隙、壓力歷史、導向狀況與核准輪廓限制 |
拆下密封件前，拍攝其安裝方向與圓周位置。把密封件、導向環、活塞、缸孔證據、潤滑劑殘留與碎屑歸在同一工單下。若忘記單側傷痕相對於負載和導向的方向，其診斷價值會大幅降低。
失效密封件是一部記錄器，但不一定是最初故障點。新密封件可能暫時貼合未對中的活塞或受損缸孔，看似解決洩漏；若負載路徑、表面、污染源或溝槽狀況沒有改變，相同磨耗特徵仍會再次出現。
「 活塞桿密封洩漏診斷 」說明如何區分症狀與起始原因。若是內部旁通，請參閱 氣缸內部洩漏指南； 工業密封類型指南 則可協助區分活塞密封、桿密封、防塵圈、靜態密封與導向元件。
氣缸活塞密封材料常見問題
Parker 線上選型工具可搜尋超過 2,500 種材料，而 ISO 3601-2:2025 以 55 頁說明溝槽尺寸。這些數字顯示，材料選擇與界面設計不能簡化成一張聚合物圖表（Parker O 型環選型工具; ISO 3601-2:2025）。以下 5 個回答界定最低驗證邊界。
氣動活塞密封使用聚氨酯一定比 NBR 好嗎？
不一定。經驗證的聚氨酯密封輪廓可能具有較佳的耐磨耗與抗撕裂性能，而經驗證的 NBR 配方可能更符合氣缸的潤滑劑、溫度、摩擦、成本與維修包要求。應在相同壓力、速度、介質、表面與試驗條件下比較具體配方和輪廓；僅憑聚合物名稱無法判定使用壽命。
可以把聚合物的最高耐溫當作氣缸溫度上限嗎？
不可以。原始聚合物的耐溫能力沒有納入配方、密封幾何、增能元件、潤滑脂、導向件、感測器、磁鐵、缸筒、端部密封、停留時間、壓力、速度與暴露時間。請採用指定密封件或氣缸的額定值；若有溫度循環或局部摩擦熱，應在密封位置驗證完整總成，而不能只看環境溫度。
低壓縮永久變形能保證低洩漏嗎？
不能。ASTM D395 主要評估橡膠承受靜態壓縮應力時的表現，結果取決於試驗方法與條件。動態活塞密封還受保持力、唇口幾何、磨耗、潤滑膜、缸孔表面、壓力循環、換向、溫度、介質與導向影響。壓縮永久變形數值只能在相同條件下比較。
為什麼 FKM 密封件有時會在化學應用中失效？
FKM 是含氟彈性體配方家族，並非對所有化學品都有效。硫化系統、含氟量、配方、溫度、壓力、時間，以及蒸汽、胺、鹼、油、清潔劑或製程流體都會改變性能。應逐一確認具體配方與所有介質的相容性，並驗證複合暴露條件，而不是分開檢查單一化學品。
活塞密封件 RFQ 應包含哪些資料？
請提供氣缸製造商與系列、缸徑、行程、活塞或維修包代碼、溝槽圖、壓力、速度、循環頻率、停留時間、溫度、空氣品質、潤滑劑、清潔化學品、製程介質、缸孔材料與表面、側向負載、洩漏限值、合規需求、預估數量及失效零件證據，並要求供應商回覆建議的配方與密封輪廓代碼。
