標準型氣缸失效時，哪種特殊設計能撐過您的極端應用？
特殊氣動氣缸設計 是將致動器架構對應到造成標準機型失效之機制的選型過程。高溫工況需要完整的耐高溫配置；化學液體飛濺需要經確認的材料與密封件相容性；側向負載需要導向；嚴格定位需要回授與控制。外觀看似更強的缸體，也無法補救架構選錯的問題。
本文是選型指南，不是特殊材料型錄。內容說明如何找出失效邊界、選擇有文件依據的特殊版本，並在決定採用客製氣缸前定義驗收證據。
重點摘要
- ISO 15552 涵蓋額定最高 1,000 kPa（10 bar）的可互換氣缸，但不涵蓋所有極端環境。
- 應從失效機制選擇架構，再確認完整型號代碼。
- 磁耦合不會自動產生定位精度。
- 化學耐受、無塵室適用性與安全宣稱都應視為可測試的要求。
哪種特殊氣動氣缸設計符合失效證據？
ISO 15552 將額定最高 1,000 kPa（10 bar）的可拆式安裝氣缸之安裝與附件尺寸標準化，缸徑範圍為 32 至 320 mm（ISO，2018）。這些尺寸有助於互換性，但不代表通過耐化學性、無塵室適用性、側向負載能力、低溫啟動或機台定位精度認證。
標準氣缸失效，不代表應用一定需要特殊合金。先確認失效的是什麼，以及在什麼條件下失效。低溫啟動後硬化的活塞桿密封件，與承受側向負載後被刮傷的活塞桿，所需的解決方案不同。滑台定位偏移，也可能是控制、導向、閥、負載或停止問題，而不一定是缸體本身的問題。
選擇替代品前，先記錄以下證據：
- 失效元件與失效表面；
- 失效所需時間或循環次數；不要把估算值直接轉成壽命額定值；
- 環境、空氣與元件的最低及最高溫度；
- 氣缸接口處的工作壓力，包括瞬態最低與最高值；
- 速度、移動質量、方向、工作循環與行程末端行為；
- 側向負載，以及俯仰、偏航與滾轉力矩；
- 確切污染物、濃度、接觸途徑與清潔方法；
- 機台所需的位置公差與量測方式；
- 失去空氣、電力、控制訊號或磁耦合後的安全狀態。
真正有用的設計問題不是「哪支氣缸更耐用？」而是「哪一道邊界被突破了？」這樣問，可以避免供應商用更大缸徑處理密封問題、用更高壓力處理導向問題，或用聽起來很精密的產品標籤掩蓋控制問題。
特殊氣動氣缸設計：型錄款、配置款，還是客製款？
SMC 的耐環境氣缸型錄將不鏽鋼、衛生型、防水、穩定潤滑、耐塵、耐熱與耐寒產品分成不同系列或選項（SMC，查閱於 2026）。若型錄文件所載限制能封閉失效邊界，應優先選擇型錄特殊款；「特殊氣缸」不是單一結構、材料或性能等級。
採用能補上已證實缺口的最低客製化方案：
型錄特殊款 是具固定限制的已發布系列或選項。 配置型標準款 是在既有平台上核准的選項組合。 真正的客製氣缸 會改變壓力邊界、幾何形狀、材料、介面、導向、感測方式或驗證要求，而有文件依據的標準配置都無法滿足該要求。
| 供應層級 | 變更內容 | 最適合的用途 | 應要求的證據 |
|---|---|---|---|
| 型錄特殊款 | 具固定限制的已發布系列或選項 | 單一已知條件，例如低溫、沖洗、粉塵、緊湊空間或導向負載 | 最新版資料表、完整型號代碼、排除事項、降額條件與維護說明 |
| 配置型標準款 | 核准的標準缸徑、行程、安裝件、活塞桿、密封件、開關、緩衝與附件選項組合 | 既有平台內的多項相容要求 | 配置圖、選項相容性與完整操作限制 |
| 真正客製款 | 壓力邊界、幾何形狀、材料、介面、導向、感測或驗證計畫的變更 | 沒有任何有文件依據的型錄配置能滿足該風險要求 | 受控圖面、計算資料、材料證明、檢驗計畫與原型測試 |
型錄特殊款通常承擔較低的工程風險，因為製造商已定義其組合與排除事項。真正的客製氣缸可以有其必要性，但應先建立要求基線與驗收計畫。我們另有一份 客製氣動氣缸設計 指南，詳細說明依規格製造的流程。
依我們審查應用的經驗，最昂貴的錯誤往往是過早客製化。非標準桿端或密封件也許容易製造，卻難以維護。如果已發布的耐塵或低溫選項能滿足要求，其型號代碼、備品取得路徑與服務說明通常比新奇的設計更有價值。
哪種設計能承受化學品、腐蝕與沖洗？
ISO 9227 定義三種鹽霧方法：NSS、AASS 與 CASS。該標準也指出，這些測試並非用來排列材料的耐腐蝕性，或預測長期使用壽命（ISO，2022）。因此，鹽霧小時數宣稱不能取代針對應用的化學相容性與暴露驗證。
從確切暴露條件開始，不要只使用「耐酸」或「不鏽鋼」這類寬泛標籤。同一種化學品在濃度、溫度、含氧量、沉積物、應力或乾濕循環改變時，侵蝕方式可能不同。外部飛濺，也不同於攜帶蒸氣穿過氣缸的壓縮空氣。
定義完整的暴露地圖
列出所有可能接觸致動器的物質：
- 製程化學品、清潔劑、消毒劑、鹽、蒸氣與沖洗水；
- 最高濃度與溫度，包括清潔循環；
- 外部飛濺、噴霧、浸泡、蒸氣或內部氣動暴露；
- 持續時間、頻率、排水、縫隙與殘留物聚集區域；
- 異種金屬之間的接觸，以及是否存在導電電解質。
接著分別評估缸管、端蓋、活塞桿、緊固件、軸承、接口、開關、電纜護套、密封件、刮塵器、潤滑劑與黏著劑。耐腐蝕活塞桿無法保護未密封的開關槽。即使密封件耐化學品，若沉積物在活塞桿上乾結，仍可能快速磨耗。
要求與失效相匹配的證據
材料證明可確認合金身分，但不能確認應用壽命。塗層厚度、附著力、孔隙率、表面粗糙度、鈍化與加工後處理都可能影響結果。對關鍵應用，應定義具代表性的暴露測試、測試後尺寸或表面檢查，以及功能性洩漏與動作測試。
對不鏽鋼沖洗設計而言，排水與易清潔性可能與標稱合金等級同樣重要。請參閱以下專題指南： 沖洗環境氣缸選型 與 氣缸元件之間的電偶腐蝕。
高溫、零下啟動、粉塵與無塵室會帶來哪些變化？
ISO 14644-14 評估設備對 0.1 µm 至 5 µm 及更大空氣中微粒的適用性（ISO，2026）。該標準不涵蓋生物污染、易清潔性、材料選擇或製程性能。若未定義設備測試與操作條件，就宣稱氣缸「通過 ISO Class 6 認證」是不完整的。
溫度與污染問題需要不同架構，即使兩者都被銷售為耐環境產品。
溫度限制必須以完整型號判定
額定溫度最低的部件決定整體限制。金屬缸管可能能承受某個溫度，但密封件、潤滑脂、感測器、緩衝墊、電纜絕緣或磁性材料可能已受損。應指定環境溫度、壓縮空氣溫度、輻射、經安裝件傳導的熱量、循環熱負載，以及停機浸置後的溫度。
低溫應用也需要壓力露點策略。即使密封膠料仍保持柔軟，結露若在接口或緩衝針閥內結冰，也可能使動作停止。應在冷啟動、暖機運轉與重複熱循環下確認確切氣缸選項。我們的 零下溫度氣缸設計指南 深入說明這項邊界。
粉塵控制與無塵室控制是相反的流動問題
多粉塵工廠需要防止磨蝕性材料進入活塞桿與軸承介面。刮塵器、波紋管、正壓防護、受保護的導向件與可維修的犧牲性元件都能提供幫助，但各自有速度與維護限制。應先確認微粒類型、尺寸、硬度、含水量、堆積特性，以及污染物從哪個方向進入。
無塵室應用需要控制致動器排放或帶出的物質。摩擦微粒、潤滑脂遷移、排氣、氣管、外部滑台與維護活動都必須納入。應在預定方向、速度、負載、壓力與工作循環下，評估完整的運動總成。元件的行銷用語不能替房間或已安裝製程定義潔淨等級。

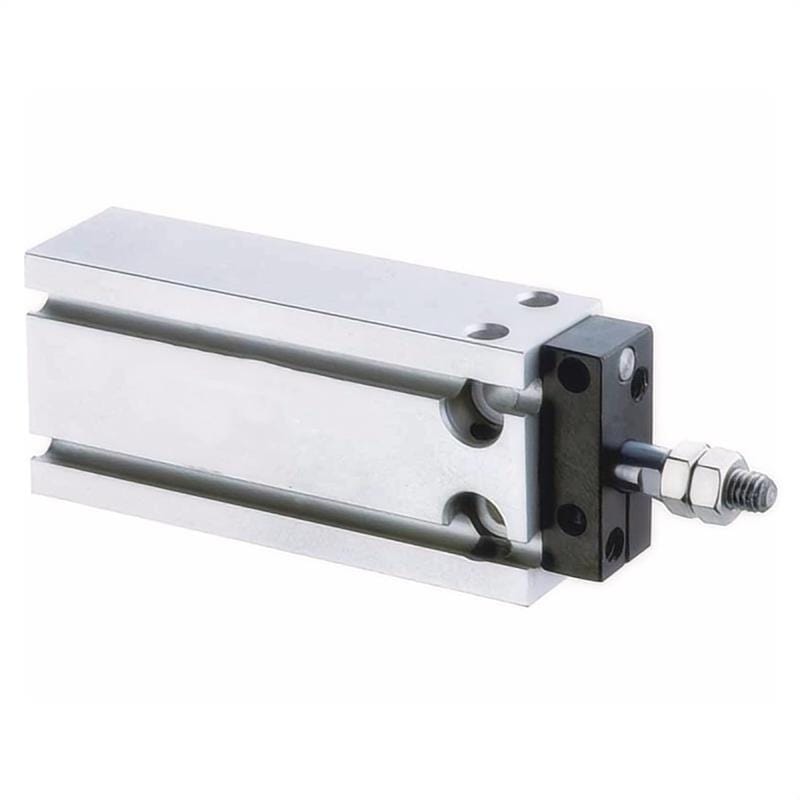

緊湊型、導向型與無桿設計的取捨
SMC 的 CQ2 緊湊型氣缸系列涵蓋 4 至 200 mm 缸徑，並表示現行設計相較前一代 CQ2 系列減重 5% 至 13%（SMC 型錄，查閱於 2026）。這些是特定型號的事實，不代表緊湊型氣缸普遍存在出力或壽命折損。
比較完整的安裝包絡：氣缸、活塞桿行程、接頭、氣管彎曲半徑、開關連接器、調整空間、負載導向、避震器與維護間隙。即使氣缸本體較短，只要需要外部導向或難以接近的後端接口，仍可能讓整台機器更大。
對傳統活塞而言，理論伸出力取決於有效壓力與活塞面積。可用淨出力會更低，因為接口處壓力、密封摩擦、加速度與外部阻力都會影響結果：
其中， 代表可用的軸向力，單位為牛頓； 代表工作腔室壓力，單位為帕斯卡； 代表有效活塞面積，單位為平方公尺； 代表氣缸摩擦力。僅因本體緊湊，這項關係式不會自動產生某個百分比的折損。
若治具施加的力矩或側向負載超出活塞桿軸承可安全承受的範圍，應使用導向型緊湊氣缸。在實際行程、安裝方向、速度與負載中心偏距下，對照製造商的允許負載與力矩曲線。不要用提高壓力掩蓋導向問題；這只會提高致動器出力與停止能量，卻不會消除力矩。
當活塞桿行程是包絡尺寸問題時，無桿氣缸可以縮短安裝長度。機械開槽與磁耦合設計在密封、污染、負載與失效行為上各不相同。 無桿與標準氣缸比較 一文涵蓋兩者的負載路徑與長行程限制。

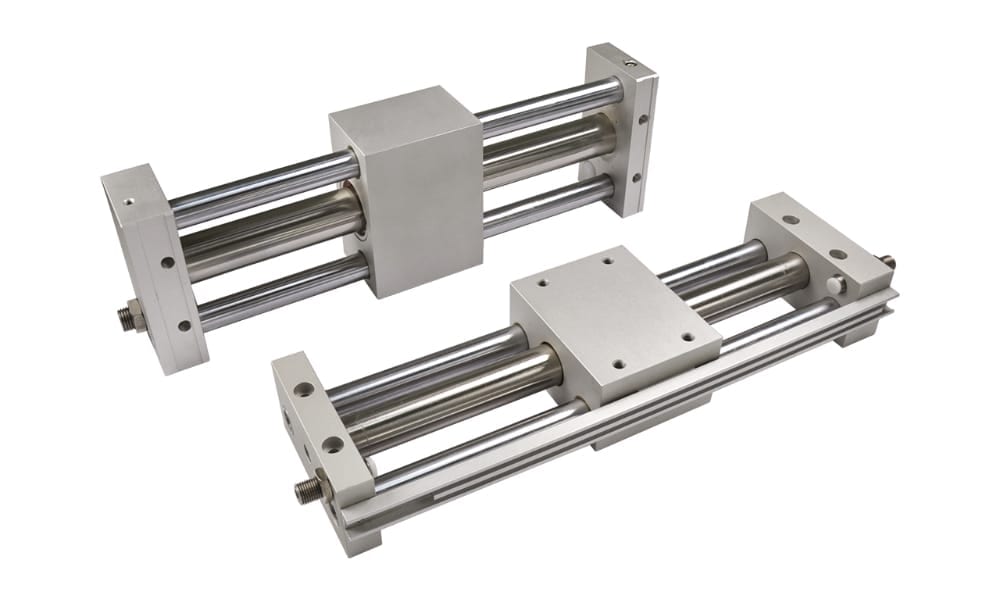

磁耦合無桿氣缸能提供精密定位嗎？
SMC 的 CY1S 型錄列出 6 至 40 mm 的七種缸徑，並表示調整螺栓可改善行程精度與重複性（SMC，查閱於 2026）。系列資料仍需搭配負載、壓力、行程、方向與磁脫耦檢查；它並未承諾通用的機台位置精度。
磁耦合會透過非磁性缸管壁傳遞力，但不會量測滑台座標。如果需求超過允許的耦合力、壓力、加速度、負載或停止條件，耦合也可能分離。脫耦後，內部活塞與外部滑台可能不再處於原本假設的相同位置。
應分開以下四項經常被混為一談的規格：
- 行程末端調整 控制名義端點或停止位置。
- 氣缸開關重複性 描述開關在指定條件下於何處切換狀態。
- 滑台重複性 描述重複相同動作時的位置變異。
- 機台定位精度 比較整個工作範圍內的指令工具座標與實測工具座標。
若座標公差嚴格，應定義外部導向、位置感測器、控制器、閥、運動曲線、機械基準、負載變化、溫度範圍與停穩時間判定。量測治具座標，不要只量測活塞磁鐵。離散式端位開關通常只能確認一個區域，而非精確位置。詳細的 內部磁鐵與感測器指南 說明了這項差異。
應將磁脫耦視為可診斷的機台狀態。如果它可能造成危險或損壞性的錯位，應增加獨立偵測滑台位置的方法、定義復原行為，並防止自動重新啟動時假設活塞與滑台仍保持同步。
高循環、受衝擊與垂直軸的安全
ISO 4414 適用於氣動系統的設計、建造與修改，並涵蓋預定用途、調整、維護、清潔、可靠度、能源效率與環境等面向的重大危害（ISO，2010）。氣缸公布的 10 bar 尺寸標準，不能取代已安裝軸線所需的機台層級安全審查。
高循環率會提高熱量、密封件行程、閥的工作負荷、耗氣量與停止事件次數。衝擊能量取決於移動質量與速度，而不只是缸徑。應檢查氣缸允許的動能或緩衝資料；當內部緩衝無法留有餘量地吸收事件時，應增加外部避震器或受控減速。
垂直軸需要明確定義失壓與失電時的反應。止回閥可以延遲動作，但洩漏使它不能被視為無限期的機械支撐。依風險評估而定，系統可能需要活塞桿鎖、機械卡扣、平衡裝置、防護隔離區、安全排氣策略或其他負載保持措施。
也應確認：
- 確切型號的最大循環率與工作制說明；
- 加速與停止期間的側向負載及力矩；
- 最小與最大有效負載下的緩衝調整範圍；
- 持續生產循環後的溫度；
- 實際彎折模式下的感測器與電纜壽命；
- 維修前的安全隔離與儲存氣動能量釋放；
- 緊急停止與受控重新啟動後的行為。
已知移動質量與速度時， 氣缸緩衝能量計算器 可用來初步檢查停止能量情境。請將結果與製造商資料比較；它不能取代最終的機台風險評估。
特殊氣動氣缸設計在核准前需要哪些證據？
ISO 9227 指出三種受控鹽霧程序，但明確不接受將其作為長期壽命預測工具（ISO，2022）。這是實用的採購規則：一項結果只能證明其方法、試樣、時間與驗收標準實際量測到的內容。型錄形容詞無法關閉工程要求。
在下達採購訂單前建立證據矩陣：
| 要求 | 薄弱證據 | 核准證據 |
|---|---|---|
| 溫度 | 「耐寒」 | 確切型號範圍、變更材料、排除事項、冷浸功能測試 |
| 化學暴露 | 合金名稱或通用相容性表 | 確切介質、濃度、溫度、暴露途徑、元件層級相容性與代表性測試 |
| 沖洗 | 不鏽鋼本體 | 完整外部材料、侵入路徑、排水、清潔劑相容性與安裝後噴淋測試 |
| 粉塵 | 額外刮塵器 | 微粒描述、進入路徑、刮塵器／波紋管限制、檢查週期與污染測試 |
| 無塵室 | 「潔淨設計」 | 測試方法、操作狀態、微粒尺寸、方向、負載、速度與維護條件 |
| 側向負載 | 較大桿徑 | 行程與方向下的允許負載及力矩曲線、導向壽命計算 |
| 精度 | 調整螺絲或磁性開關 | 外部量測方法、誤差預算、重複性測試與停穩判定 |
| 安全 | 止回閥 | 失效狀態分析、負載保持方法、隔離、重新啟動行為與驗證記錄 |
報價含有未審查後綴時，不要只接受系列層級資料表。特殊選項可能改變壓力、溫度、速度、潤滑、緩衝、開關相容性或可用行程。測試前應凍結完整型號代碼、圖面版次與偏差清單。
哪些 RFQ 與驗收測試能讓選型保持可信？
ISO 15552 已於 2025 年完成審查確認，在其定義的 10 bar、32 至 320 mm 可互換氣缸範圍內仍為現行標準（ISO，2018）。應將標準視為邊界文件：引用適用要求，再補上標準未涵蓋的所有環境、運動、控制與安全條件。
實用的 RFQ 會把要求與偏好分開。「必須在指定濃度與溫度的鹼性沖洗下持續運作」是要求；「偏好鋁製型材」則是偏好，除非機台介面使其成為必要條件。
應納入以下輸入資料：
- 運動： 缸徑或所需出力、行程、方向、速度曲線、循環率、工作制、移動質量與停止時間。
- 負載路徑： 安裝方式、桿端連接、側向負載、負載中心偏距、俯仰／偏航／滾轉力矩與外部導向。
- 空氣： 最小動態接口壓力、最高調壓壓力、空氣溫度、過濾、潤滑政策、露點與排氣配置。
- 環境： 環境範圍、確切化學品、清潔循環、粉塵、濕氣、輻射、無塵室操作狀態，以及適用時的危險區域分類。
- 控制： 閥型、感測功能、所需座標公差、回授解析度、安全狀態、重新啟動邏輯與故障偵測。
- 商務追溯： 完整型號代碼、圖面、核准偏差、證明文件、備用密封件、維護說明與變更通知要求。
驗收應重現最可信的最壞條件組合，而不是在容易的條件下逐一測試變數。應在指定溫度、負載、壓力、速度、方向與污染暴露下檢查動作與洩漏。對精密軸，應從兩個方向量測治具座標，並執行足夠循環以暴露變異。對安全功能，應測試每一種能量或控制來源的喪失與恢復。
在生產前建立基線：洩漏量測方法、行程時間、接口壓力、溫度、適用時的噪音或振動、感測器切換點、滑台位置與檢查照片。維護團隊就能區分正常漂移與正在形成的失效，而不是只按日曆更換零件。
結論
ISO 14644-14 評估 0.1 µm 至 5 µm 及更大、與設備相關的微粒（ISO，2026）；ISO 15552 則處理 10 bar 尺寸系列（ISO，2018）。每項標準或型錄功能都只涵蓋明確邊界。沒有任何一支「極端工況」氣缸能因此被證明可承受所有環境。
從失效證據向外選型。已知缺口若可由有文件依據的型錄特殊款封閉，就使用型錄特殊款；多個缺口若可由相容選項覆蓋，就使用配置型標準款；只有仍有要求無法證明時，才採用真正的客製氣缸。接著在實際重要的負載、環境、控制與失效狀態組合下驗證確切型號。
能持續運作的設計，不是材料清單最長的那一款，而是完整負載路徑、介面、限制與驗收證據都符合應用的那一款。
常見問題：買方應如何確認特殊氣動氣缸？
ISO 15552 定義最高 10 bar 的可互換氣缸系列（ISO，2018），但以下四個問題處理尺寸互換性以外的邊界：特殊款與客製結構、化學暴露、磁性定位與替代。每個答案都應連結至確切報價型號、環境與機台風險評估。
不鏽鋼氣缸是否自動符合腐蝕性環境使用資格？
不會。「不鏽鋼」並未說明確切合金、表面狀態、緊固件、密封件、刮塵器、潤滑脂、開關、電纜或清潔暴露條件。應指定每一種化學品、濃度、溫度、接觸途徑與乾濕循環，再要求完整報價配置通過元件層級相容性與代表性暴露測試。
相同缸徑下，緊湊型氣缸是否比傳統氣缸弱？
不能用一個通用百分比判定。理論出力取決於有效壓力與活塞面積，而可用出力還會受到摩擦與動態壓降影響。應比較確切型號的缸徑、壓力範圍、接口、摩擦裕度、導向能力、行程與安裝包絡。絕不要為了補償而將壓力提高到完整總成額定值以上。
磁耦合無桿氣缸沒有回授時，能否保持精確的中間位置？
磁耦合傳遞的是力，不會量測位置。穩定的中間定位通常需要外部位置感測器、合適的閥與控制器、機械導向、定義好的運動曲線，以及在治具端量測的驗收公差。設計也必須偵測磁脫耦，或以安全方式處理磁脫耦。
何時應放棄特殊氣缸，改採真正的客製設計？
當沒有任何有文件依據的型錄或配置型標準選項能滿足強制要求，或選項組合彼此失效時，就應升級處理。客製 RFQ 應在放行生產前凍結負載情境、壓力邊界、環境、材料、介面、感測、安全狀態、圖面、檢驗計畫與代表性驗收測試。
來源與技術參考
- ISO 15552:2018，可拆式安裝氣動氣缸與 1,000 kPa 尺寸系列 （查閱於 2026 年 7 月 27 日）
- ISO 4414:2010，氣動系統與元件的一般規則及安全要求 （查閱於 2026 年 7 月 27 日）
- ISO 9227:2022，鹽霧測試方法與解讀限制 （查閱於 2026 年 7 月 27 日）
- ISO 14644-14:2026，依空氣中微粒濃度評估設備適用性 （查閱於 2026 年 7 月 27 日）
- SMC 耐環境氣缸型錄 （查閱於 2026 年 7 月 27 日）
- SMC CQ2 緊湊型氣缸產品頁 （查閱於 2026 年 7 月 27 日）
- SMC CY1S 磁耦合無桿氣缸型錄 （查閱於 2026 年 7 月 27 日）
