雙動氣壓缸用 4/2 通閥與 5/2 通閥比較
4/2 通與 5/2 通方向控制閥都能讓雙動氣壓缸反向動作。決定差異不在於氣壓缸能否伸出與縮回，而在於排氣腔如何連接至閥：4/2 通閥共用一個排氣口，5/2 通閥則提供兩個閥側排氣口。
當兩條排氣路徑需要不同的消音器、節流、收集管路或診斷點時，額外的接口很有價值。但它不會讓 5/2 通閥自動變得更精準、更快速或更安全。這些結果取決於完整迴路，包括流量能力、配管、速度控制、致動器類型、操作壓力及閥的復歸方式。
重點摘要
- 4/2 通閥有 4 個接口與 2 個狀態；5/2 通閥有 5 個接口與 2 個狀態。
- 只要在氣壓缸兩個接口都安裝單向流量控制閥，兩種閥都能分別設定伸出與縮回速度。
- 當兩條閥側排氣路徑需要分開處理時，應選擇 5/2 通閥。
簡短答案：兩者都能控制雙動氣壓缸
Parker 說明，四口閥包含壓力供應口、兩個氣壓缸接口及一個共用排氣口；五口閥則具有相同的供壓與氣壓缸連接，再加上兩個獨立排氣口（Parker 氣壓閥基礎）。兩種配置都能提供雙動氣壓缸所需的兩個交替流路狀態。
在其中一個狀態，供氣進入無桿側腔室，桿側腔室排氣；另一個狀態則將連接反向。因此，4/2 通閥與 5/2 通閥執行相同的基本換向任務。接口數改變的是排氣架構，而不是氣壓缸的運動方向數。
那麼，為什麼 5/2 通閥在工業自動化中很常見？獨立排氣口可讓安裝於閥上的消音器與排氣節流依動作方向分別配置，也適合以五口介面設計的閥組。若可接受共用排氣，且其他所有規格都符合應用需求，4/2 通閥仍是技術上合理的選擇。

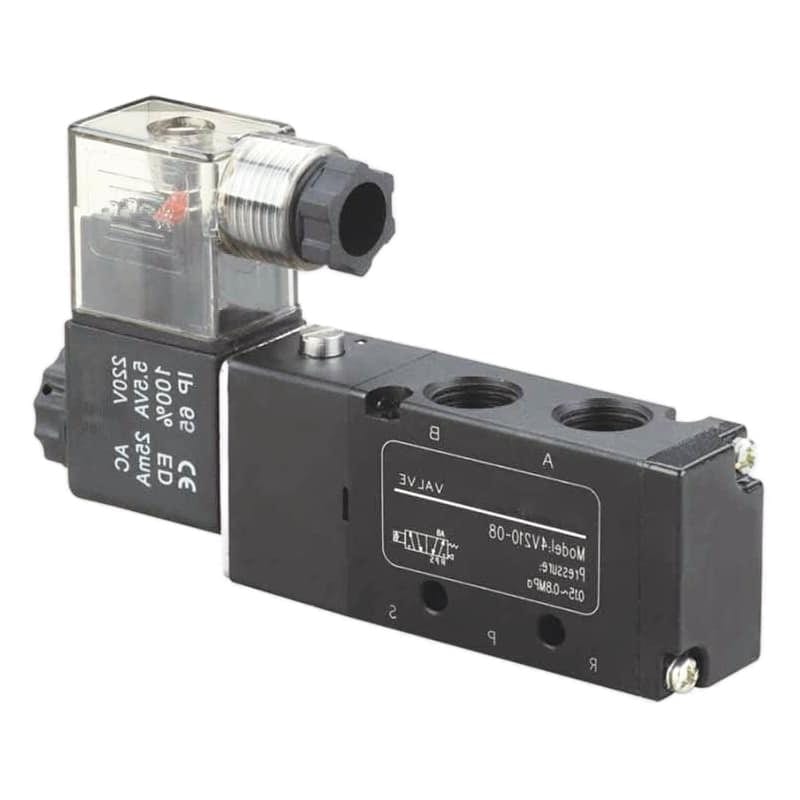

僅看外觀無法判斷內部流路功能。訂購或配管前，應先閱讀資料表中的狀態圖、接口標記、致動符號與型號代碼。
4/2 與 5/2 的真正含義是什麼？
ISO 1219 以兩份文件分別規範流體動力符號的建立與迴路圖使用方式：ISO 1219-1 共 178 頁，ISO 1219-2 共 42 頁。在斜線表示法中，第一個數字代表主要流路接口數，第二個數字代表獨立切換位置數。
| 代號 | 供氣口 | 工作口 | 排氣口 | 切換位置 |
|---|---|---|---|---|
| 4/2 | 1 | 2 | 1 個共用排氣口 | 2 |
| 5/2 | 1 | 2 | 2 個獨立排氣口 | 2 |
4/2 通閥是具有四個主要流路接口與兩個切換位置的方向控制閥；5/2 通閥則是其五口版本，同樣保留兩個位置，但將兩條閥側排氣路徑分開。
常見數字標記中，1 代表壓力供氣口，2 與 4 代表氣壓缸工作口，3 與 5 代表排氣口。也可能出現 P、A、B、R、S、EA 或 EB 等字母標記。ISO 11727規範識別與標記原則，但特定閥的接管仍應以製造商圖面為準。
這種代號不會揭示所有資訊。它不會說明閥是以電磁、氣壓或手動操作，也不會指出是單穩態或雙穩態、可承受何種壓力與流量，或哪一個狀態是常態。如需詳細的讀圖方法，請參考 ISO 1219 氣壓閥符號指南。
有一個產品型錄用語陷阱值得留意。部分北美文件會將兩種配置都稱為「4-way」閥，因為兩者都執行四通方向控制功能，再另外區分四口與五口結構。4/2 與 5/2 這類斜線表示法會明確列出實體接口數與位置數，可避免這項歧義。
兩者在各位置的流路有何差異？
Parker 對五口閥狀態的說明為：1 接 2、4 經 5 排氣，再切換為 1 接 4、2 經 3 排氣；四口版本則將任一工作口接至同一個共用排氣口。相較於閥體外形或接頭數量，這兩列狀態表更能可靠地呈現功能差異。
| 閥狀態 | 4/2 有效流路 | 5/2 有效流路 |
|---|---|---|
| 狀態 A | P 接 A；B 接共用 E | 1 接 2；4 接 5 |
| 狀態 B | P 接 B；A 接共用 E | 1 接 4；2 接 3 |
此圖呈現的是功能，並非通用安裝視圖。製造商可能將符號鏡像、旋轉閥體，或使用不同字母。彈簧與致動符號會指出閥如何到達各個狀態。切勿假設左側符號框就是通電狀態，也不要假設閥體上的某個接口一定是供氣口。
斷電時會發生什麼？單電磁線圈、彈簧復歸閥會移至其定義的彈簧位置；雙電磁線圈或定位型閥則可能保持最後狀態。這項行為可能比閥體具有四口或五口更重要。
4/2 通閥能分別控制伸出與縮回速度嗎？
可以。雙動氣壓缸有 2 個工作口，因此在兩個氣壓缸接口各安裝一個單向流量控制閥，就能形成兩條可分別調整的排氣節流路徑。SMC 建議以排氣節流控制氣壓缸速度，並指出配管與接口尺寸也會影響可達速度（SMC）。
伸出時，桿側腔室先經過其本地流量控制閥排氣，再流到方向控制閥；縮回時，無桿側腔室則經過另一個控制閥排氣。在 4/2 通迴路中，這兩股氣流是在各自經過方向專用節流後才匯合。因此，共用排氣口不會消除兩個獨立速度設定。
常見誤解源自只在 4/2 通閥的共用排氣口安裝節流閥或高阻力消音器。這個下游節流會影響當下正在排氣的任何腔室，因此兩個方向都會受到影響。應將速度控制元件移至致動器接口，並確認單向方向正確。如需深入比較，請參考進氣節流與排氣節流控制。
這項差異可將兩個不同設計問題分開。氣壓缸接口上的控制元件會依動作方向設定速度；閥排氣側配件則管理空氣離開方向控制閥後的處理方式。5/2 通閥為第二個問題提供更多彈性，但並非解決第一個問題的必要條件。
也要留意例外情況。當致動器必須在極低背壓下動作、特殊快速排氣配置會繞過方向控制閥，或負載可能帶動致動器超速時，排氣節流可能不適用。這些都應視為個別迴路設計問題，而不是某種接口數必然更好的證據。
什麼情況下獨立排氣口確實重要？
根據 Parker 接頭手冊，5/2 通閥有 2 個閥側排氣口，而 4/2 通閥只有一個共用排氣口（Parker）。當排氣處理必須依方向分開，或所選閥組與閥系列採用五口流路時，應選擇這種配置。
獨立排氣口適用於下列情況：
- 閥側節流設定不同。 其中一個方向可能需要在閥端增加排氣節流，不過氣壓缸接口的排氣節流控制通常更容易分析。
- 消音器或背壓限制不同。 其中一條路徑上的高阻力消音器不必影響反方向路徑。
- 排氣收集。 可將其中一個腔室的空氣導向收集、回收或較潔淨的排放點，而不與另一腔室的排氣混合。
- 方向性診斷。 分開量測壓力或流量，有助於找出哪個運動方向產生異常阻力。
- 閥組標準化。 機台平台可能已採用五口閥島、接頭配置或備品系列。
對於兩個方向速度相同、且只需要一個合適排放點的簡單夾持機構，獨立排氣口本身大概不會改善效能。如果 4/2 通閥符合流量、壓力、洩漏、電氣、環境、安裝及故障狀態要求，額外排氣口可能沒有實際價值。
影響選型的其他規格
ISO 6358-1 以 61 頁篇幅規範可壓縮流體元件穩態流量特性的測試，ISO 12238:2023 則以 17 頁規範氣壓閥切換時間測試（ISO 6358-1；ISO 12238）。如此完整的規範範圍說明，僅憑接口數無法預測氣壓缸速度或反應。
請針對確切料號比較以下項目：
| 要求 | 應驗證事項 | 重要原因 |
|---|---|---|
| 流量能力 | 音速流導、臨界壓力比，或製造商標示的流量指標與測試條件 | 決定壓力損失與可供氣壓缸使用的流量 |
| 壓力範圍 | 供氣、先導及排氣壓力限制 | 先導式閥低於最低壓力時可能無法切換 |
| 閥狀態 | 彈簧復歸、定位或雙電磁線圈 | 定義指令或電源變化後的行為 |
| 內部洩漏 | 資料表最大值與測試條件 | 影響保持、漂移、耗氣量及診斷 |
| 切換時間 | 測試方法、壓力、電壓及負載 | 閥反應只是氣壓缸行程時間的一部分 |
| 電氣資料 | 線圈電壓、功率、工作週期、突波抑制、接頭及防護等級 | 必須符合控制輸出與使用環境 |
| 介面 | 獨立接口、底座、閥組標準、螺紋及外形包絡 | 影響安裝與替換 |
| 工作介質與密封 | 空氣品質、溫度、潤滑劑及彈性體相容性 | 防止膨潤、磨耗、卡滯或腐蝕 |
請勿使用未註明測試條件的通用 Cv 公式來選擇閥尺寸。氣體流動可能達到阻塞流，而產品型錄也可能依不同慣例公布 Cv、Kv、音速流導、標準流量或正規流量。應使用可比較的資料，再檢查完整的節流鏈。氣壓閥尺寸選型指南說明這項作業流程。
氣壓缸推力與速度也是兩個不同問題。壓力與活塞有效面積決定理論推力；可用流量與系統阻力則決定運動速率。流量與壓力選型指南可協助將這兩項決策分開。
任何接口數都不會讓閥本身具有固有安全性。彈簧復歸閥有明確的斷電狀態；雙穩態閥則可能保持最後指令狀態。機械風險評估必須決定運動應停止、洩壓、維持加壓，或移至指定位置。若需要中間位置，應檢視 5/3 通閥的中位機能，不要把 5/2 通閥當成中途保持裝置。
實用的 4/2 與 5/2 選型檢查表
ISO 11727 共 11 頁，適用範圍涵蓋主流路、控制、先導供氣與電磁線圈接線的識別；ISO 並於 2026-05-20 再次確認該標準（ISO 11727）。請將這些標記與資料表搭配使用，並在核准閥之前記錄每個連接與狀態。
在應用審查中，我們發現先寫出狀態表，比從熟悉的系列或閥體外形開始，更容易找出選型錯誤。請依下列順序，將功能決策與品牌、安裝及採購偏好分開。
- 確認致動器功能。 雙動氣壓缸通常需要兩條交替工作口連接。若應用是單動式，請改為比較 3/2 與 5/2 通閥的應用角色。
- 寫出兩列狀態表。 記錄每個切換狀態下的供氣、排氣與封閉流路。
- 決定速度控制位置。 一般排氣節流控制應在每個氣壓缸接口配置一個方向正確的單向流量控制閥。
- 定義排氣處理。 若各方向需要分開的消音器、節流、收集管路或測試點，應優先選擇 5/2 通閥。
- 定義失去指令時的行為。 單穩態或雙穩態操作應依風險評估指定，而非只考慮便利性。
- 檢查完整流路。 納入閥、閥組、接頭、配管、速度控制閥、快速排氣閥與消音器。
- 驗證操作限制。 檢查供氣與先導壓力、溫度、介質、洩漏、電壓、工作週期、防護及切換資料。
- 檢查安裝相容性。 確認螺紋標準、接口尺寸、閥組介面、接頭、外形包絡、手動操作裝置與備品政策。
- 以量測進行試運轉。 記錄運動期間閥端與氣壓缸端的壓力，再設定兩個方向專用流量控制閥。
最精簡且可靠的 RFQ，不會只要求「一個 5/2 通閥」。它會列出所需的兩個流路狀態、常態或保持狀態、供氣與先導壓力範圍、目標流量、線圈與接頭、介面、環境及排氣處理方式。這種描述可讓供應商提出等效功能方案，同時避免隱藏關鍵假設。
4/2 通與 5/2 通閥常見問題：工程師應問什麼？
Parker對四口與五口配置的說明顯示，兩種設計都有相同的 2 個氣壓缸工作口；差異在於 1 個共用排氣口與 2 個獨立排氣口。以下常見問題將這項差異套用至速度控制、替換、排氣處理，以及何時應改問三位置閥。
4/2 通閥能獨立控制伸出與縮回速度嗎？
可以。在氣壓缸的 2 個接口各安裝一個方向正確的單向流量控制閥。每個元件便能節流對應行程中排氣的腔室，同時讓相反方向的進氣較自由地流通。若只在閥的共用排氣口安裝節流閥，效果不同，因為它會限制兩個方向的排氣路徑。
為什麼 5/2 通閥有兩個排氣口？
兩個排氣口可讓工作口的回流路徑在閥端保持分離，因此能使用方向專用的消音器、排氣節流、收集管路或診斷量測點，也能配合標準五口閥組介面。這些優點與閥側排氣處理有關，並不妨礙 4/2 通迴路使用兩個獨立的氣壓缸接口速度控制閥。
5/2 通閥一定比 4/2 通閥好嗎？
不一定。當排氣路徑需要分開處理時，5/2 通閥較有彈性，但效能仍取決於流量能力、壓力範圍、洩漏、切換狀態、電氣資料、介面及其餘迴路。若可接受一個共用排氣口，且所有應用要求均已滿足，合規的 4/2 通閥可能是更簡單的選擇。
4/2 通閥與 5/2 通閥可以直接互換嗎？
不能直接假設可以。兩者都能讓雙動氣壓缸反向動作，但其配管、閥組介面、外形包絡、螺紋、流量資料、先導要求、線圈、接頭與故障行為可能不同。替換前，應為兩個零件建立狀態表並比較每項資料表限制。只有在確認機器所需行為後，才能重新配置排氣管路。
何時應改選 5/3 通閥？
當迴路確實需要第三個指令狀態，例如明確的中位排氣、中位加壓或中位封閉機能時，應選擇 5/3 通閥。中位機能必須符合風險評估。中位封閉仍可能因洩漏與空氣可壓縮性而漂移；中位加壓也不會自動平衡單桿氣壓缸兩側不相等的活塞面積。
資料來源與技術參考
- ISO 1219-1:2012，流體動力系統與元件的圖形符號及規則。查閱日期：2026-07-26。
- ISO 1219-2:2012，流體動力迴路圖規則。查閱日期：2026-07-26。
- ISO 11727:1999，閥接口、控制機構、電磁線圈引線及相關連接的識別。查閱日期：2026-07-26。
- ISO 6358-1:2013，可壓縮流體元件流量特性的穩態測試。查閱日期：2026-07-26。
- ISO 12238:2023，氣壓方向控制閥切換時間的測試程序。查閱日期：2026-07-26。
- Parker：氣壓閥基礎，四口與五口方向控制閥流路。查閱日期：2026-07-26。
- Parker：氣壓接頭手冊，4/2 與 5/2 的接口及排氣說明。查閱日期：2026-07-26。
- SMC：氣壓缸流量控制，排氣節流速度控制指南與系統流量考量。查閱日期：2026-07-26。
- AutomationDirect：氣壓閥接口與通路說明，氣壓閥接口數與位置數術語的影片背景資料。查閱日期：2026-07-26。
